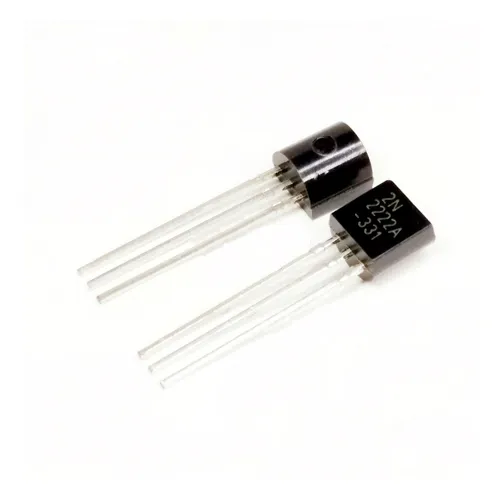

Transistor NPN 2N2222A
$0,50
Transistor NPN 2N2222A TO-92. 600 mA, 40 V. Ideal para conmutar relés, motores pequeños, LEDs o sensores. Compatible con Arduino/ESP32.
56 disponibles
Descripción
ℹ️ Información general
El 2N2222A es uno de los transistores NPN más populares y versátiles en electrónica DIY, diseñado para aplicaciones de conmutación y amplificación de baja potencia. Con una corriente máxima de 600 mA y voltaje de colector-emisor hasta 40 V, es ideal para controlar cargas como:
El 2N2222A es uno de los transistores NPN más populares y versátiles en electrónica DIY, diseñado para aplicaciones de conmutación y amplificación de baja potencia. Con una corriente máxima de 600 mA y voltaje de colector-emisor hasta 40 V, es ideal para controlar cargas como:
- 🔌 Relés (hasta 12V/500 mA)
- 🌀 Motores pequeños (DC de 3–12V)
- 💡 LEDs de alto brillo o matrices
- 📡 Sensores con salida de corriente débil
Su encapsulado TO-92 permite montaje fácil en protoboard, PCB o placas de terminales, y es compatible con todas las placas de desarrollo (Arduino, ESP32, Raspberry Pi Pico, etc.).
⚙️ Especificaciones técnicas
- 🧠 Tipo: NPN bipolar junction transistor (BJT)
- 📏 Encapsulado: TO-92 (3 terminales, plano hacia adelante)
- ⚡ Corriente continua máxima (I<sub>C</sub>): 600 mA
- 🔋 Voltaje colector-emisor (V<sub>CEO</sub>): 40 V
- 📈 Ganancia de corriente (h<sub>FE</sub>): 75–300 (típico a 150 mA)
- 📉 Caída V<sub>CE(sat)</sub>: ~0.3 V (en saturación, con I<sub>B</sub> adecuado)
- 🌡️ Temperatura de operación: −55°C a +150°C

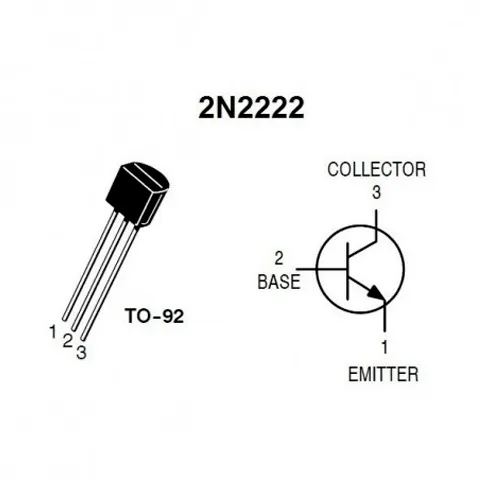

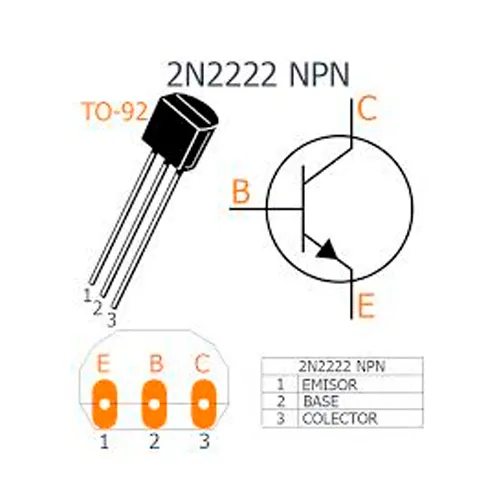

- 📦 Pinout (visto desde frente, plano hacia ti):
1 → Emisor (E)
2 → Base (B)
3 → Colector (C) - 🔋 Potencia disipable (P<sub>D</sub>): 500 mW (sin disipador)
- 📦 Empaque típico: 10, 50 o 100 unidades
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica para conmutar una carga (ej. relé o LED de alta corriente):
Arduino D5 → Resistor (220–1 kΩ) → Base (B)
Emisor (E) → GND
Colector (C) → Carga (ej. relé) → VCC (5V/12V)
Emisor (E) → GND
Colector (C) → Carga (ej. relé) → VCC (5V/12V)
📌 Cálculo del resistor de base:
Para saturar el transistor (I<sub>C</sub> = 300 mA, h<sub>FE</sub> = 100):
Para saturar el transistor (I<sub>C</sub> = 300 mA, h<sub>FE</sub> = 100):
IB=IChFE=0.3100=3 mA
Con V<sub>BB</sub> = 5V y V<sub>BE</sub> ≈ 0.7V:
RB=5−0.70.003≈1433 Ω→usa 1.5 kΩ
✅ Ejemplo práctico (controlar un relé con Arduino):
const int relayPin = 5;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH); // Activa relé
delay(2000);
digitalWrite(relayPin, LOW); // Desactiva relé
delay(2000);
}
⚠️ Recomendaciones clave:
- Siempre usa un resistor en la base — sin él, el transistor puede dañarse por corriente excesiva.
- Para cargas inductivas (relés, motores), añade un diodo flyback (1N4007) en paralelo con la carga:
Cátodo al VCC, Ánodo al Colector→ absorbe el pico de voltaje al apagar. - El 2N2222A no es para alta frecuencia (>100 kHz) — su tiempo de conmutación es ~250 ns (aceptable para PWM a 1–20 kHz).
- Para corrientes >500 mA o voltajes >30 V, considera el TIP120 (Darlington) o MOSFETs como IRF520.
💡 Usos sugeridos:
- Control de relés en sistemas de domótica
- Activación de motores DC pequeños (ventiladores, bombas)
- Amplificación de señales débiles (sensores analógicos)
- Drivers para matrices de LEDs
- Proyectos educativos de electrónica analógica y digital
