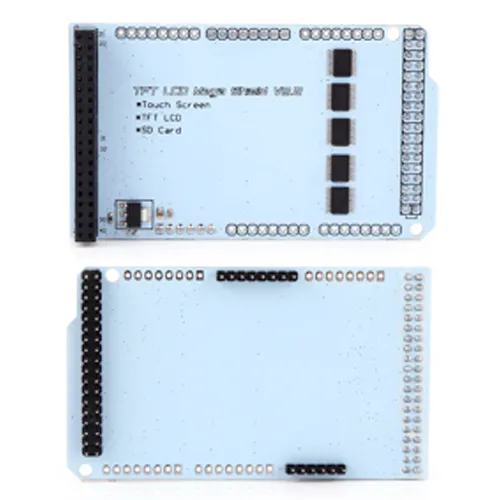

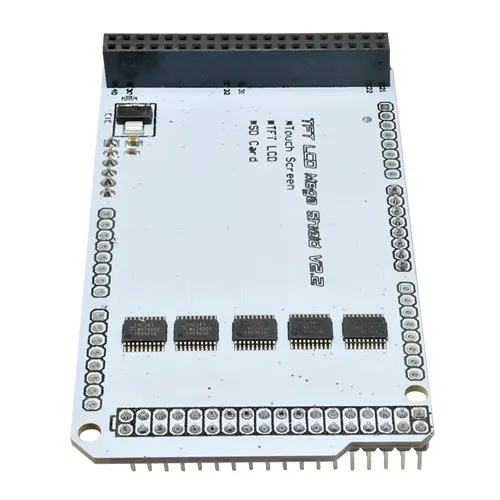

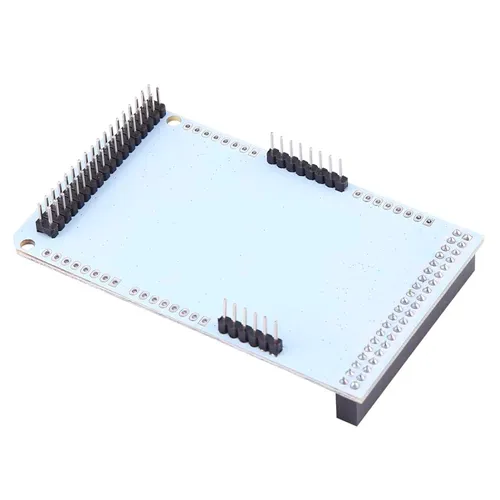

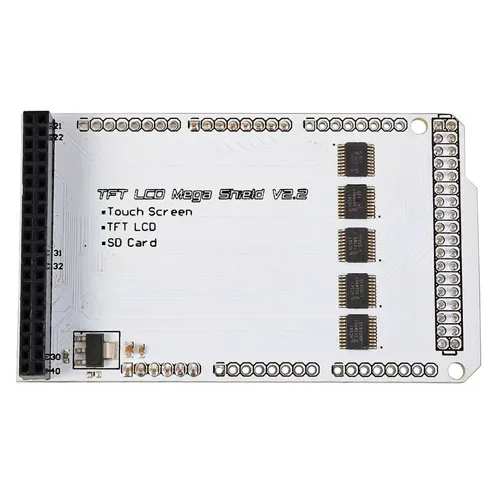

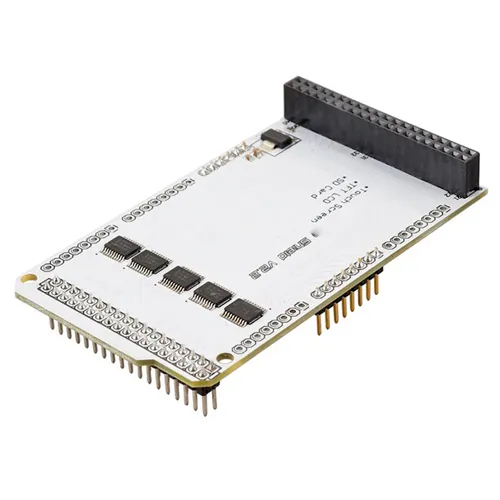

Shield para pantalla TFT 3.2 » Arduino MEGA V2.2

Descripción

ℹ️ Información general
Este Shield para Pantalla TFT 3.2″ V2.2 es una solución profesional para conectar pantallas táctiles o gráficas de 3.2 pulgadas a tu Arduino MEGA 2560. Diseñado específicamente para esta placa, se monta directamente encima sin necesidad de cables adicionales. Compatible con pantallas basadas en controladores ILI9341 o ILI9325 (las más comunes en el mercado). Ideal para proyectos que requieren visualización gráfica avanzada: interfaces de usuario, juegos, monitoreo de sensores, mapas, gráficos en tiempo real o sistemas de control industrial. ¡Plug & Play con Arduino MEGA!

⚙️ Especificaciones técnicas

• 🖥️ Tipo de pantalla compatible: TFT 3.2″ con controlador ILI9341 o ILI9325
• 📡 Interfaz: Paralelo 8-bit (conectado a pines digitales D22-D37)
• ⚡ Voltaje de operación: 5V (compatible con Arduino MEGA 2560)
• 🎨 Resolución: 320×240 píxeles (estándar para pantallas 3.2″)
• 📏 Dimensiones del shield: 100mm x 55mm (se adapta perfectamente a Arduino MEGA)
• 🧠 Controlador integrado: Ninguno — depende de la pantalla conectada
• 🔌 Conexión: Header macho de 2×28 pines para Arduino MEGA + conector hembra de 40 pines para pantalla TFT
• 💡 Backlight: Sí (controlado por la pantalla)
• 📦 Pines expuestos: Todos los pines digitales/análogos accesibles por encima del shield
• 🔄 Protocolo: Paralelo 8-bit + señales de control (RS, WR, RD, CS, RESET)

🔌 Información de conexionado (detallada y práctica)

✅ Conexión: Simplemente coloca el shield encima de tu Arduino MEGA 2560 — ¡no requiere cables adicionales!

🔹 Asignación de pines (para pantalla ILI9341/ILI9325):
El shield mapea los pines del Arduino MEGA a los pines de la pantalla:

📌 Librerías recomendadas:

• Adafruit_GFX + Adafruit_ILI9341 (para ILI9341)
• UTFT (para ILI9325 o múltiples controladores)

📌 Ejemplo básico con Adafruit_ILI9341:

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

// Definimos los pines según el shield
#define TFT_CS 33
#define TFT_DC 30
#define TFT_MOSI 51
#define TFT_CLK 52
#define TFT_RST 34

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_MOSI, TFT_CLK, TFT_RST);

void setup() {
tft.begin();
tft.fillScreen(ILI9341_BLACK);
tft.setTextColor(ILI9341_WHITE);
tft.setTextSize(2);
tft.setCursor(10, 50);
tft.println(«Hola, TFT!»);
}

void loop() {
// Tu lógica gráfica aquí
}

⚠️ Recomendaciones clave:

• Verifica que tu pantalla sea compatible con ILI9341 o ILI9325 — el shield no incluye la pantalla, solo el adaptador.
• El pin LED (D35) puede usarse para encender/apagar el backlight si tu pantalla lo soporta.
• No uses resistencias pull-up externas — el circuito está diseñado para funcionar con los niveles lógicos del MEGA.
• Si usas otras librerías como UTFT, asegúrate de seleccionar el modelo correcto (ej. UTFT myGLCD(ILI9341_16, 38, 39, 40, 41)).
• Para pantallas táctiles, necesitarás un módulo adicional de resistencia o capacitivo, y conectarlo a los pines analógicos A0-A3.

💡 Usos sugeridos:

• Interfaz gráfica para proyectos de domótica
• Juego de arcade o simulador simple
• Visualización de gráficos en tiempo real (sensores, GPS, etc.)
• Sistema de control con menús y botones virtuales
• Prototipo de panel de instrumentos o reloj inteligente
