Sensor HC-SR501 PIR movimiento infrarrojo
$10,00
Sensor PIR HC-SR501 para detección de movimiento. Ideal para Arduino/ESP32. Rango hasta 7 m, ajuste de sensibilidad y tiempo. Perfecto para alarmas, luces automáticas o proyectos IoT.
2 disponibles
Descripción
ℹ️ Información general

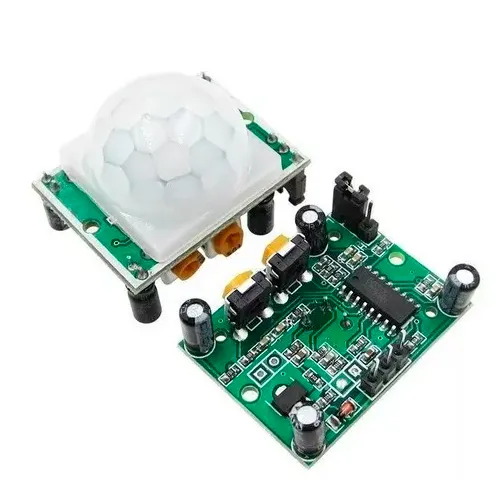

El sensor HC-SR501 es un detector de movimiento pasivo por infrarrojo (PIR) ampliamente usado en proyectos de seguridad, automatización y robótica. Detecta cambios en la radiación térmica emitida por cuerpos en movimiento (como personas o animales) dentro de su campo de visión. Su diseño compacto, bajo consumo y facilidad de integración lo hacen ideal para sistemas de iluminación automática, alarmas, control de acceso, robots que evitan obstáculos o cualquier proyecto donde necesites “saber si alguien está presente”.
El sensor HC-SR501 es un detector de movimiento pasivo por infrarrojo (PIR) ampliamente usado en proyectos de seguridad, automatización y robótica. Detecta cambios en la radiación térmica emitida por cuerpos en movimiento (como personas o animales) dentro de su campo de visión. Su diseño compacto, bajo consumo y facilidad de integración lo hacen ideal para sistemas de iluminación automática, alarmas, control de acceso, robots que evitan obstáculos o cualquier proyecto donde necesites “saber si alguien está presente”.
⚙️ Especificaciones técnicas
- 📡 Tipo: Sensor PIR (Passive Infrared)
- 🎯 Rango de detección: Hasta 7 metros (ajustable con lente Fresnel)
- 📏 Ángulo de visión: ~110° horizontal, ~60° vertical
- ⚡ Voltaje de operación: 4.5V – 20V (ideal: 5V para Arduino)
- 🔌 Salida: Digital HIGH (3.3V/5V) cuando detecta movimiento
- 🕒 Tiempo de retención (output HIGH): Ajustable de ~3 seg a 5 min (potenciómetro T)
- 📈 Sensibilidad: Ajustable de ~2.5 m a 7 m (potenciómetro S)
- 📦 Dimensiones: ~32mm x 24mm x 20mm

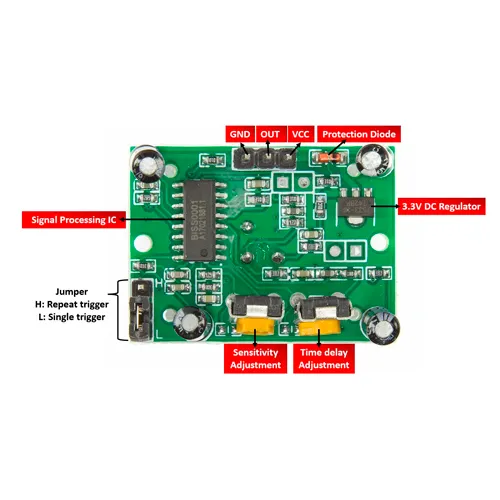

- 🧠 Chip principal: BISS0001 (circuito de procesamiento PIR)
- 🔋 Consumo en reposo: ~65 µA

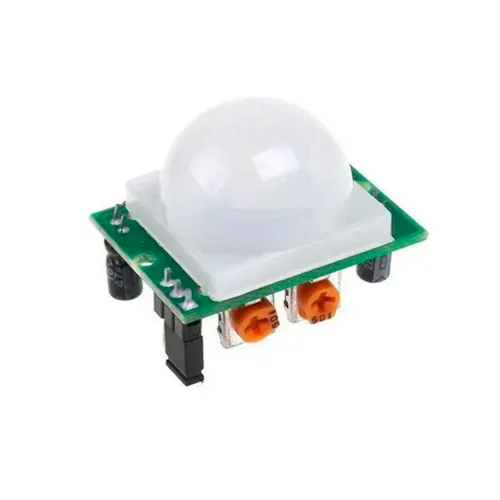

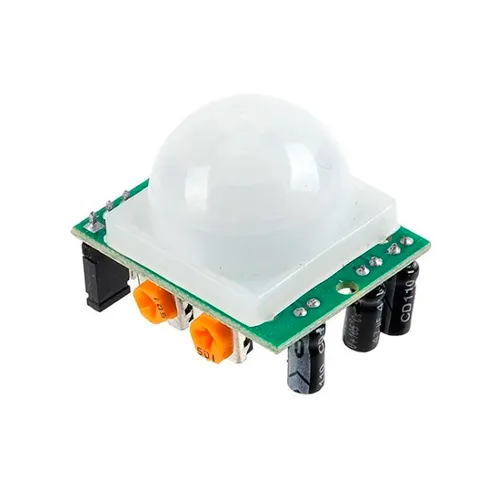

- 🛡️ Lente: Domo de plástico translúcido (lente Fresnel) — no desmontable
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión típica con Arduino Uno/Nano:
|
Pin del HC-SR501
|
Pin de Arduino
|
|---|---|
|
VCC
|
5V
|
|
GND
|
GND
|
|
OUT
|
D2 (o cualquier pin digital)
|
✅ Librería recomendada: Ninguna necesaria — salida digital directa.
📌 Ejemplo básico de código:
const int pirPin = 2;
const int ledPin = 13;
void setup() {
pinMode(pirPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
int motion = digitalRead(pirPin);
if (motion == HIGH) {
digitalWrite(ledPin, HIGH);
Serial.println(«⚠️ ¡Movimiento detectado!»);
} else {
digitalWrite(ledPin, LOW);
}
delay(100); // Evita lecturas rápidas repetidas
}
⚠️ Recomendaciones clave:
- Tiempo de calentamiento: El sensor necesita ~1 minuto para estabilizarse al encenderse (no confíes en las primeras lecturas).
- No muevas el sensor durante la inicialización — puede causar falsos positivos.

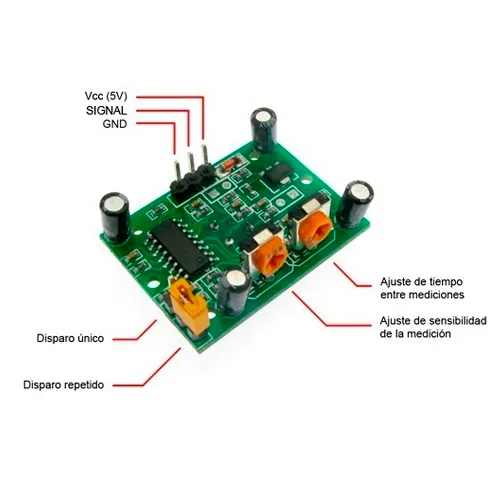

- El potenciómetro S ajusta la sensibilidad (distancia máxima de detección).
- El potenciómetro T ajusta el tiempo de retención (cuánto tiempo permanece activo tras detectar movimiento).
- Para aplicaciones en exteriores, protege el sensor de lluvia y luz solar directa (usa una caja con lente orientada).
- No coloques objetos metálicos cerca del sensor — pueden interferir con el campo infrarrojo.
💡 Usos sugeridos:
- Luces automáticas con Arduino/ESP32
- Sistema de alarma con notificación por buzzer o WiFi
- Control de puertas o persianas
- Robots que siguen o evitan personas
- Proyectos de domótica inteligente (ej. encendido de TV al entrar)
