Sensor foto resistencia LDR
$2,00

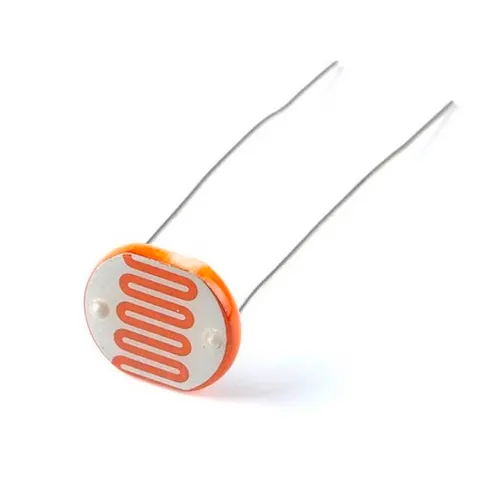

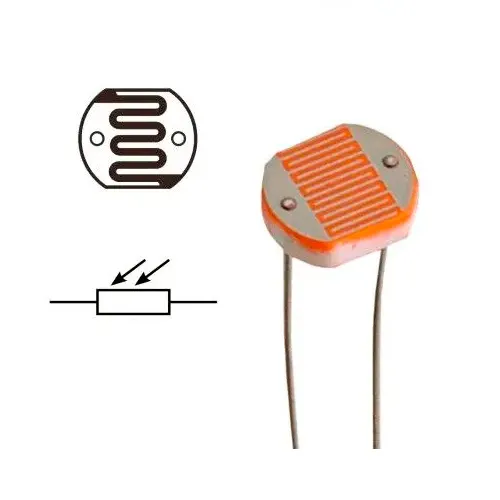

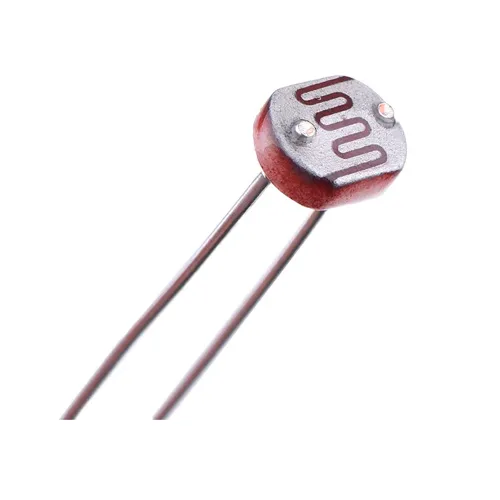

LDR (fotoresistencia) 5mm. Resistencia varía con luz: ~1 MΩ (oscuro) a ~1 kΩ (luz brillante). Ideal para Arduino/ESP32. Perfecto para luces automáticas, alarmas o proyectos educativos.
28 disponibles
Descripción
ℹ️ Información general

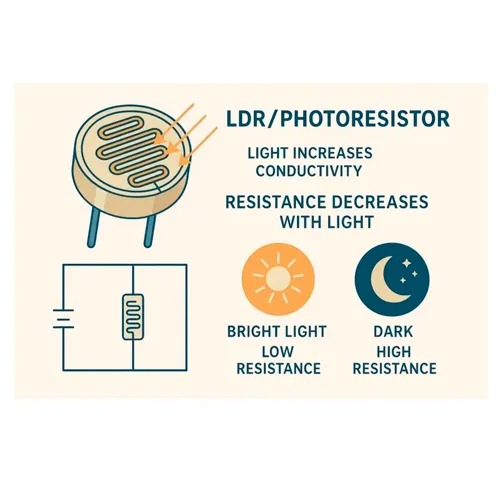

La LDR (Light Dependent Resistor) es un sensor pasivo cuya resistencia eléctrica disminuye cuando aumenta la intensidad lumínica. Fabricada con sulfuro de cadmio (CdS), es económica, robusta y muy usada en proyectos DIY para detectar niveles de luz ambiental. Ideal para:
La LDR (Light Dependent Resistor) es un sensor pasivo cuya resistencia eléctrica disminuye cuando aumenta la intensidad lumínica. Fabricada con sulfuro de cadmio (CdS), es económica, robusta y muy usada en proyectos DIY para detectar niveles de luz ambiental. Ideal para:
- 💡 Luces automáticas (encendido al anochecer)
- 🚨 Sistemas de alarma por oscuridad
- 🌞 Monitoreo ambiental (luz solar, interiores)
- 🧪 Proyectos educativos de sensores analógicos
Se conecta fácilmente en divisores de voltaje con una resistencia fija (ej. 10 kΩ) para obtener una señal analógica leible por Arduino, ESP32 o cualquier microcontrolador.
⚙️ Especificaciones técnicas
- 📏 Tamaño: 5 mm (cuerpo circular, 2 terminales axiales)
- 🌞 Material activo: Sulfuro de cadmio (CdS)
- 🔌 Tipo: Resistencia no lineal, dependiente de la luz
- 📊 Rango típico de resistencia:
- Oscuridad total: 100 kΩ – 1 MΩ
- Luz ambiente (300 lux): ~10–20 kΩ
- Luz brillante (10,000 lux): ~1–5 kΩ
- 🌡️ Temperatura de operación: −30°C a +70°C
- 📈 Tiempo de respuesta: ~10–100 ms (lento vs fototransistores)
- 📦 Encapsulado: Epoxy negro o transparente (para mayor sensibilidad)
- 🔋 Vida útil: > 10 años (en condiciones normales)
- 📦 Empaque: 10, 50 o 100 unidades
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica en divisor de voltaje (recomendado):
VCC (5V) → LDR → A0 (Arduino) → 10 kΩ → GND
- Cuando hay más luz, la resistencia del LDR ↓ → voltaje en A0 ↑
- Cuando hay oscuridad, la resistencia del LDR ↑ → voltaje en A0 ↓
✅ Código de ejemplo (Arduino):
const int ldrPin = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int value = analogRead(ldrPin);
Serial.print(«LDR: «); Serial.println(value);
delay(500);
}
📌 Calibración práctica:
- En oscuridad total: valor ≈ 0–200 (si usa 10 kΩ)
- En luz brillante: valor ≈ 800–1023
- Para umbral de activación (ej. encender LED si oscuro):
if (value < 300) digitalWrite(13, HIGH); // Oscuro
⚠️ Recomendaciones clave:
- La LDR es lenta — no apta para detección de pulsos rápidos (usa fototransistor para eso).
- Evita exposición prolongada a luz UV intensa o calor extremo — reduce vida útil.
- No es lineal: usa mapeo (
map()) o curva logarítmica para lecturas precisas. - En entornos húmedos, protege con silicona (el CdS puede degradarse).
- Para mayor sensibilidad, usa una resistencia de pull-down de 10 kΩ (valor estándar).
💡 Usos sugeridos:
- Luces callejeras automáticas
- Alarmas por intrusión en oscuridad
- Reguladores de brillo automático
- Proyectos escolares de energía solar y medio ambiente
- Interfaces con retroalimentación visual (ej. “modo noche”)
