Sensor FC-28 YI-38 YI-69 LM393 Humedad de suelo higrómetro
$12,00
Sensor de humedad de suelo FC-28/YI-38/YI-69 con módulo LM393. Ideal para Arduino/ESP32. Salida analógica + digital. Fácil instalación en jardines, invernaderos o proyectos IoT. ¡No requiere calibración inicial!
1 disponibles
Descripción
ℹ️ Información general
Este sensor de humedad de suelo es una solución económica y confiable para medir el contenido de agua en el suelo, ideal para agricultura de precisión, jardinería inteligente, sistemas de riego automático o proyectos educativos. Incluye:
Este sensor de humedad de suelo es una solución económica y confiable para medir el contenido de agua en el suelo, ideal para agricultura de precisión, jardinería inteligente, sistemas de riego automático o proyectos educativos. Incluye:

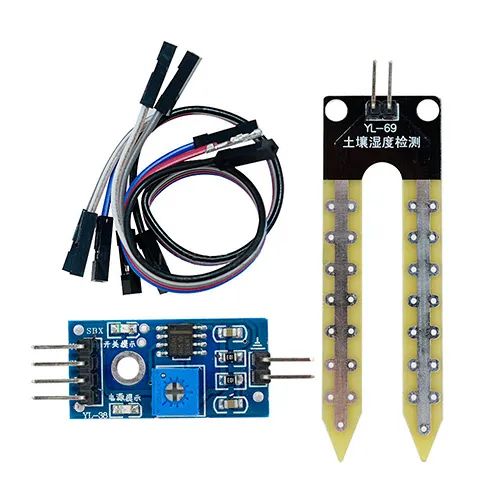

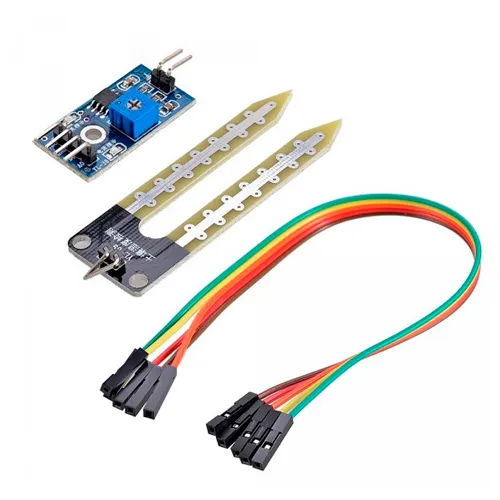

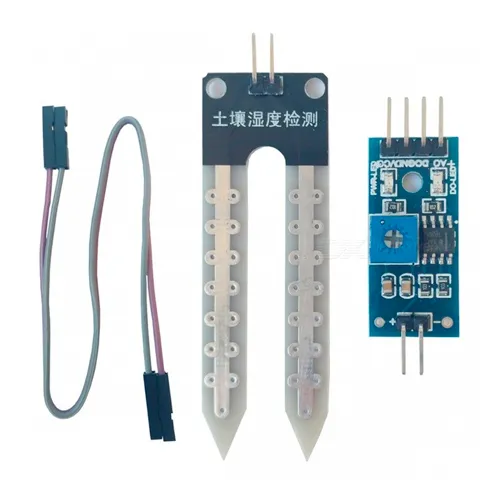

- 🌱 Electrodo de cobre (dos puntas) para inserción en el suelo
- 📦 Módulo de acondicionamiento con LM393 (comparador de voltaje)
- 🔌 Salida analógica (A0) y digital (D0) con umbral ajustable
Perfecto para conectar directamente a Arduino, ESP32, Raspberry Pi Pico u otras placas compatibles. ¡Fácil de integrar y sin necesidad de calibración inicial!
⚙️ Especificaciones técnicas
- 🧪 Tipo de sensor: Resistivo (medición de conductividad eléctrica del suelo)
- 📊 Salida:
- Analógica (0–VCC, proporcional a humedad)
- Digital (HIGH/LOW según umbral ajustable)
- ⚙️ Módulo: LM393 comparador + potenciómetro de ajuste de umbral
- ⚡ Voltaje de operación: 3.3V – 5V
- 📏 Dimensiones del electrodo: ~60mm x 10mm (puntas de cobre)
- 📦 Longitud del cable: ~20 cm (con conectores macho de 2.54 mm)
- 🔋 Consumo: < 10 mA (en reposo)
- 🌍 Rango de medición: 0% (seco) → 100% (saturado) — relativo (no absoluto)
- 🛡️ Protección: Recubrimiento anti-corrosión en electrodo (limitado — no apto para suelos salinos o permanentes)

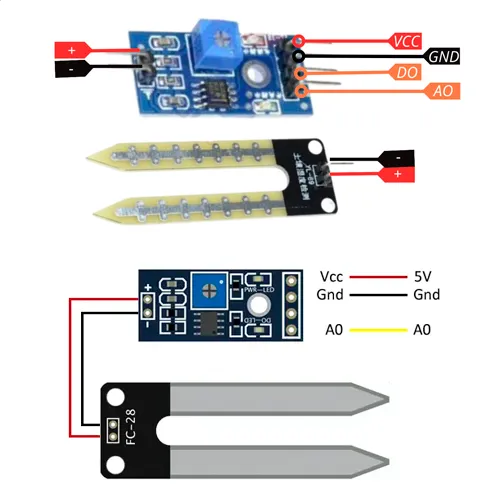

🔌 Información de conexionado (detallada y práctica)
🔹 Conexión típica con Arduino Uno/Nano:
|
Pin del módulo
|
Pin de Arduino
|
|---|---|
|
VCC
|
5V
|
|
GND
|
GND
|
|
A0 (analog)
|
A0
|
|
D0 (digital)
|
D2
|
✅ Librería recomendada: Ninguna necesaria — usa
analogRead() y digitalRead() directamente.📌 Ejemplo básico de código:
const int analogPin = A0;
const int digitalPin = 2;
void setup() {
Serial.begin(9600);
pinMode(digitalPin, INPUT);
}
void loop() {
int analogValue = analogRead(analogPin); // 0–1023
int digitalValue = digitalRead(digitalPin); // 0 o 1
Serial.print(«Humedad (analógica): «);
Serial.print(analogValue);
Serial.print(» | Digital: «);
Serial.println(digitalValue ? «Húmedo» : «Seco»);
delay(1000);
}
⚠️ Recomendaciones clave:
- El sensor no es impermeable — evita sumergirlo o dejarlo en suelo húmedo por mucho tiempo (corrosión del cobre).
- Para mayor durabilidad, usa electrodos de acero inoxidable o recubre las puntas con resina epóxica (deja solo las áreas de contacto expuestas).
- El valor analógico varía según el tipo de suelo, temperatura y salinidad — úsalo como indicador relativo, no absoluto.
- Ajusta el potenciómetro para definir el umbral de activación del pin D0 (ej. cuando el suelo está “suficientemente húmedo”).
- Para uso continuo, considera un módulo con protección contra corrosión (como los modelos con electrodos de acero inoxidable).
💡 Usos sugeridos:
- Sistema de riego automático con Arduino
- Monitoreo de humedad en invernaderos o macetas
- Proyectos escolares de agricultura inteligente
- Alerta de sequía en jardines
- Integración con IoT (envío de datos a Blynk, ThingSpeak, etc.)
