Modulo RFID RC522 Lector + Tarjeta + Llavero

Descripción

ℹ️ Información general

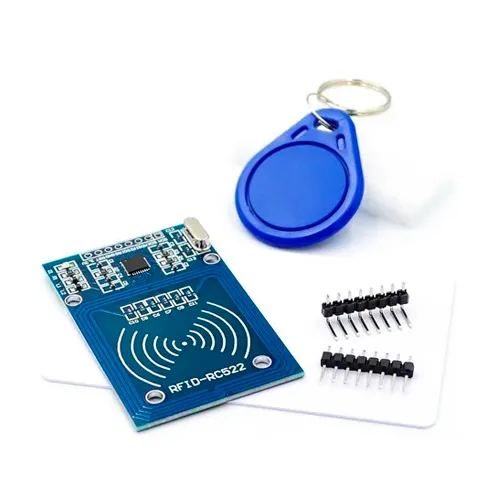

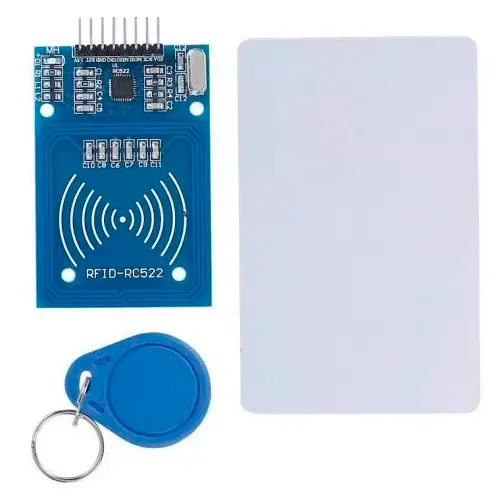

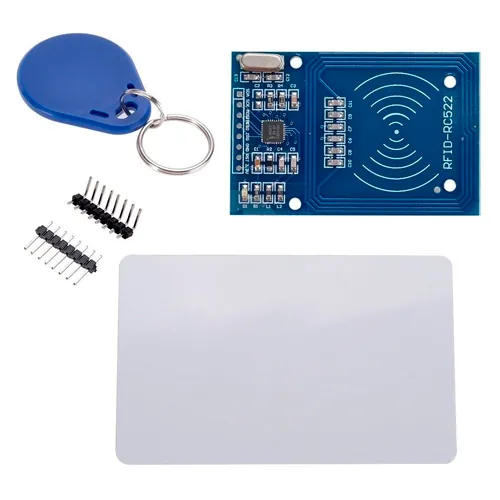

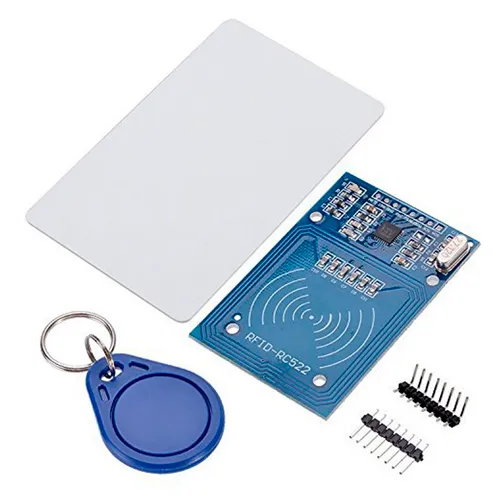

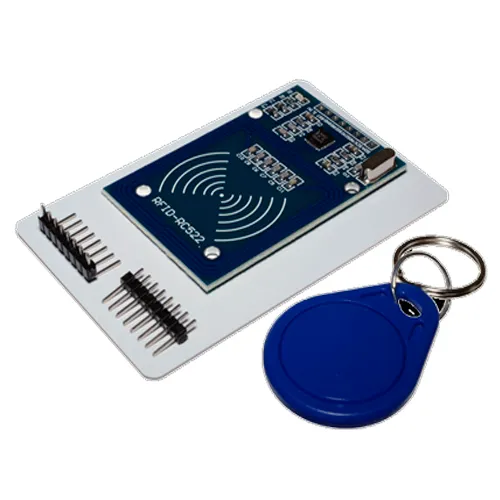

El módulo RFID RC522 es un lector/escritor de tarjetas RFID de 13.56 MHz compatible con tarjetas MIFARE® (como las que usan en transporte público o accesos). Este kit incluye:

• ✅ Módulo lector RC522 con antena integrada
• ✅ Tarjeta RFID blanca (MIFARE Classic 1K)
• ✅ Llavero RFID azul (también MIFARE Classic 1K)
  Ideal para proyectos de seguridad, control de acceso, lectura de identificación, gestión de inventarios o prototipos IoT. Compatible con Arduino, ESP32, Raspberry Pi y más.

⚙️ Especificaciones técnicas

• 📡 Frecuencia de operación: 13.56 MHz
• 📏 Rango de lectura: Hasta 5 cm (depende del tamaño y material de la tarjeta)
• 🧩 Protocolo: ISO/IEC 14443A (compatible con MIFARE Classic 1K/4K)
• 🔌 Interfaz: SPI (recomendado), también soporta I2C y UART (con modificaciones)
• ⚡ Voltaje de alimentación: 3.3V (no usar 5V directamente sin conversor)
• 📦 Dimensiones del módulo: 40mm x 60mm
• 📦 Peso: Aprox. 15g
• 💾 Memoria en tarjetas: 1KB (MIFARE Classic 1K)
• 🔄 Tipo de comunicación: Half-duplex, modo maestro-esclavo

🔌 Información de conexionado
El módulo se conecta por SPI (la interfaz más común y estable). Usa los siguientes pines:

🔹 Conexión típica con Arduino Uno/Nano (SPI):

✅ Librería recomendada: MFRC522 (disponible en el gestor de bibliotecas de Arduino IDE)
📌 Ejemplo básico de código:

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 9
#define SS_PIN 10
MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {
Serial.begin(9600);
SPI.begin();
mfrc522.PCD_Init();
Serial.println(«Lector RFID RC522 listo!»);
}

void loop() {
if (mfrc522.PICC_IsNewCardPresent()) {
if (mfrc522.PICC_ReadCardSerial()) {
Serial.print(«UID: «);
for (byte i = 0; i < mfrc522.uid.size; i++) {
Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? » 0″ : » «);
Serial.print(mfrc522.uid.uidByte[i], HEX);
}
Serial.println();
mfrc522.PICC_HaltA();
}
}
}

⚠️ Importante:

• El módulo NO es compatible directamente con 5V. Si usas Arduino con salida de 5V (como Uno), debes usar un conversor lógico 5V→3.3V en los pines MOSI, MISO y SCK, o usar un adaptador de nivel.
• Para ESP32, puedes conectar directamente a 3.3V y usar cualquier pin GPIO como SS/RST.
• La tarjeta y el llavero son intercambiables — ambos funcionan igual con el lector.

💡 Usos sugeridos:

• Sistema de acceso con tarjeta
• Control de inventario
• Proyectos escolares de robótica
• Identificación de usuarios en máquinas vending o dispensadores
