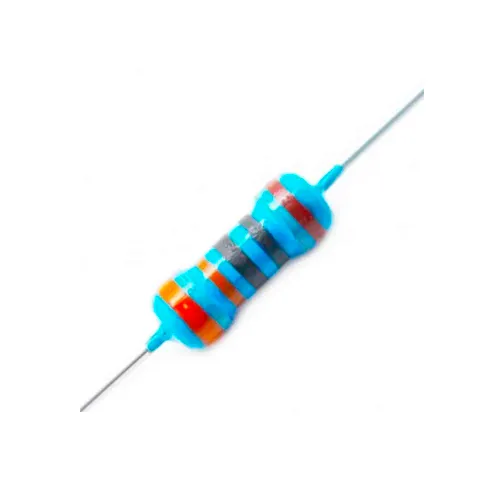

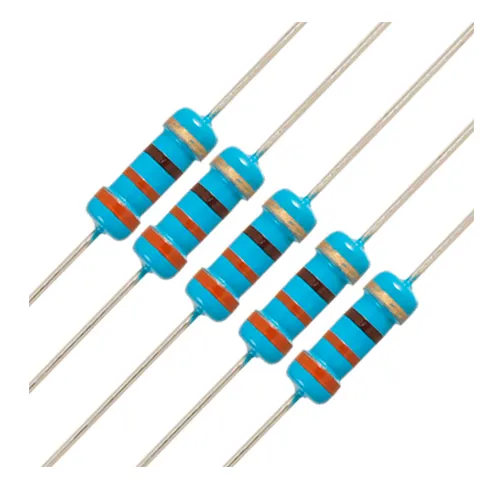

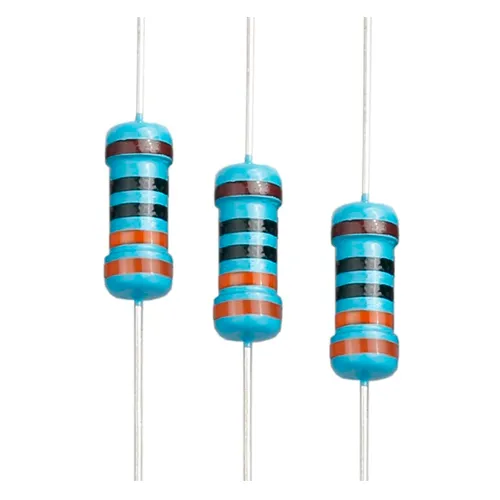

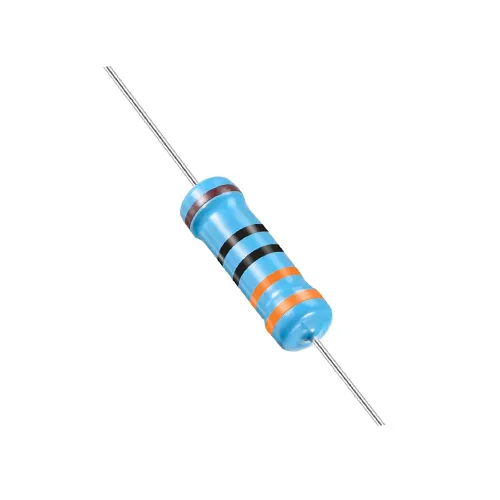

Resistencia 330 ohm
$0,50
Resistencia 330 Ω, 1/4 W, 5% tolerancia. Ideal para limitar corriente en LEDs, sensores o circuitos digitales. Color: azul-naranja-marrón-oro.
34 disponibles
Descripción
ℹ️ Información general
La resistencia de 330 ohmios (330 Ω) es uno de los valores más usados en electrónica DIY, especialmente para limitar la corriente en LEDs conectados a microcontroladores como Arduino, ESP32 o Raspberry Pi. Su valor está diseñado para trabajar con fuentes de 5V y LEDs típicos (Vf ≈ 2.0–3.4 V), permitiendo una corriente segura de ~10–15 mA — ideal para indicadores visuales sin sobrecargar los pines GPIO.
La resistencia de 330 ohmios (330 Ω) es uno de los valores más usados en electrónica DIY, especialmente para limitar la corriente en LEDs conectados a microcontroladores como Arduino, ESP32 o Raspberry Pi. Su valor está diseñado para trabajar con fuentes de 5V y LEDs típicos (Vf ≈ 2.0–3.4 V), permitiendo una corriente segura de ~10–15 mA — ideal para indicadores visuales sin sobrecargar los pines GPIO.
Fabricada en tecnología de película de carbono o metal, es económica, confiable y compatible con montaje en protoboard, PCB o soldadura manual.
⚙️ Especificaciones técnicas
- 📏 Valor nominal: 330 Ω
- 🔌 Potencia: 1/4 W (0.25 W)
- 🎯 Tolerancia: ±5% (banda dorada)

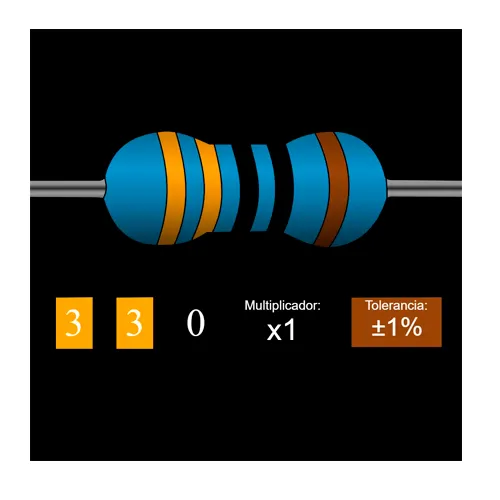

- 📊 Código de colores:
- Azul (3) → Naranja (3) → Marrón (×10¹) → Oro (±5%)
- 🌡️ Coeficiente de temperatura: ~−100 ppm/°C (carbono) o ±50 ppm/°C (metal)
- 📦 Material: Cuerpo de cerámica/epoxi, terminales de alambre estañado
- 🔋 Temperatura de operación: −55°C a +125°C
- 📏 Longitud total: ~6 mm (cuerpo) + 18–20 mm (terminales)
- 📦 Empaque típico: 10, 50 o 100 unidades (según stock)
🔌 Información de conexionado (detallada y práctica)
🔹 Uso típico: LED con Arduino (5V)
Para un LED rojo (Vf = 2.0 V) a 12 mA:
Para un LED rojo (Vf = 2.0 V) a 12 mA:
R=5V−2.0V0.012A=250 Ω→330 Ω es seguro y comuˊn
→ Corriente real: I=3V330 Ω≈9.1 mA (ideal para vida útil prolongada).
📌 Esquema:
Arduino D13 → 330 Ω → Ánodo del LED → Cátodo del LED → GND✅ Aplicaciones clave:
- Limitar corriente en LEDs (rojo, verde, amarillo, IR)
- Pull-up/pull-down en entradas digitales (menos común, pero válido)
- Atenuación de señal en circuitos analógicos básicos
- Protección de pines GPIO frente a sobrecorriente
⚠️ Recomendaciones clave:
- Nunca omitas la resistencia en serie con un LED — incluso con 3.3V, puede dañar el LED o el pin del micro.
- Para LEDs azules/blancos (Vf ≈ 3.2 V), con 5V:
R=5−3.20.012=150 Ω→ usa 220 Ω o 180 Ω en su lugar
- En circuitos de alta precisión, considera resistencias de película metálica (1% de tolerancia).
- Si usas múltiples LEDs en paralelo, cada uno debe tener su propia resistencia — no compartirlas.
💡 Usos sugeridos:
- Indicadores de estado en placas Arduino/Nano
- Circuitos de prueba con sensores digitales
- Prototipos educativos de leyes de Ohm y Kirchhoff
- Montaje en paneles de control o cajas DIY
- Complemento obligatorio en kits de inicio para principiantes
