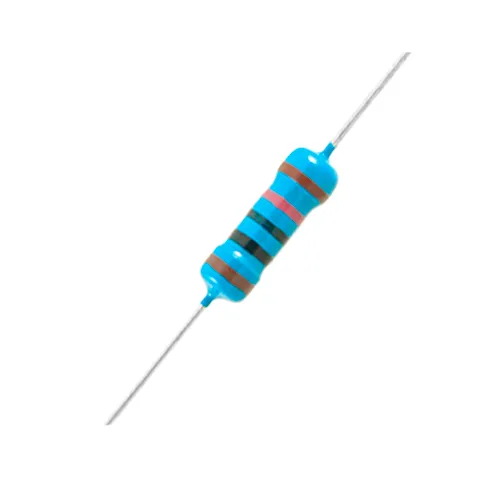

Resistencia 10 K ohm
$0,50
Resistencia 10 kΩ, 1/4 W, 5% tolerancia. Ideal para pull-up/down, sensores analógicos y divisores de voltaje. Color: marrón-negro-naranja-oro.
30 disponibles
Descripción
ℹ️ Información general
La resistencia de 10 kΩ (10,000 ohmios) es uno de los valores más populares en electrónica, especialmente para aplicaciones donde se requiere baja corriente y alta impedancia, como:
La resistencia de 10 kΩ (10,000 ohmios) es uno de los valores más populares en electrónica, especialmente para aplicaciones donde se requiere baja corriente y alta impedancia, como:
- 🔌 Pull-up/pull-down en entradas digitales (el valor estándar en Arduino, ESP32, etc.)
- 📊 Divisores de voltaje para adaptar señales (ej. 5V → 3.3V)
- 🌡️ Sensores analógicos (termistores, LDR, potenciómetros)
- 🧪 Circuitos de referencia y filtrado RC
Su alto valor permite minimizar el consumo sin comprometer la estabilidad de la señal — ideal para proyectos de bajo consumo, IoT y sistemas con batería.
⚙️ Especificaciones técnicas
- 📏 Valor nominal: 10,000 Ω (10 kΩ)

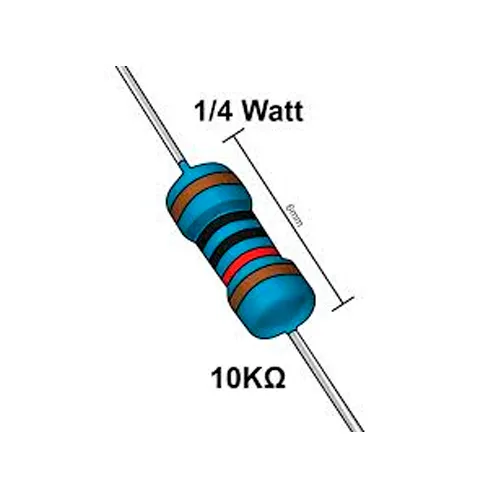

- 🔌 Potencia: 1/4 W (0.25 W)
- 🎯 Tolerancia: ±5% (banda dorada)
- 📊 Código de colores:
- Marrón (1) → Negro (0) → Naranja (×10³) → Oro (±5%)
- 🌡️ Coeficiente de temperatura: ~−100 ppm/°C (carbono) o ±50 ppm/°C (metal)
- 📦 Material: Cuerpo de cerámica/epoxi, terminales de alambre estañado
- 🔋 Temperatura de operación: −55°C a +125°C
- 📏 Longitud total: ~6 mm (cuerpo) + 18–20 mm (terminales)

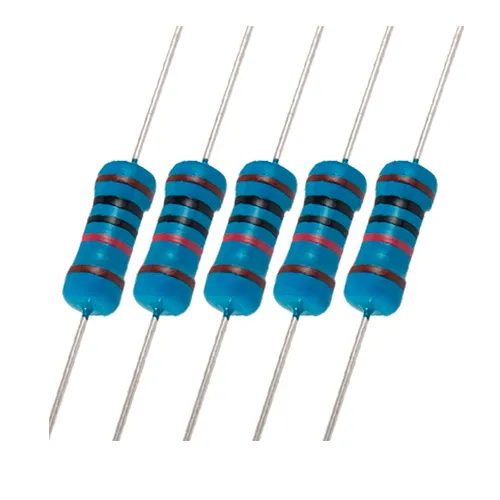

- 📦 Empaque típico: 10, 50 o 100 unidades
🔌 Información de conexionado (detallada y práctica)
🔹 Aplicaciones clave y esquemas:
- Pull-up estándar para botones (recomendado en Arduino/ESP32):
VCC → 10 kΩ → Pin digital → Botón → GN
-
- Cuando el botón está suelto: pin = HIGH (gracias al pull-up)
- Al presionar: pin = LOW
✅ Bajo consumo (~0.5 mA con 5V), evita rebotes si se combina con software.
- Divisor de voltaje para entrada analógica (ej. sensor de 5V a rango 0–3.3V):
R1=10 kΩ, R2=22 kΩ→Vout=5V×2232≈3.44VAjusta R2 para obtener exactamente 3.3V.
Sensor LDR o termistor en divisor:
VCC → LDR → A0 → 10 kΩ → GND
- Cuando la luz aumenta, la resistencia del LDR voltaje en A0 sube.
✅ Ejemplo práctico (lectura de LDR con Arduino):
const int ldrPin = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int value = analogRead(ldrPin);
Serial.print(«LDR: «); Serial.println(value);
delay(500);
}
⚠️ Recomendaciones clave:
- 10 kΩ es el valor estándar para pull-up/down — equilibra estabilidad y bajo consumo.
- Para señales de alta frecuencia, evita valores >10 kΩ (puede causar retardo por capacitancia parásita).
- En circuitos de precisión, usa resistencias de película metálica (1% de tolerancia).
- No uses 10 kΩ como limitador para LEDs — daría corriente muy baja (~0.3 mA con 5V), casi invisible.
En líneas I²C, los pull-up típicos son 4.7 kΩ, no 10 kΩ (para velocidad >100 kHz).
💡 Usos sugeridos:
- Entradas digitales con botones o interruptores
- Sensores analógicos (LDR, NTC, PTC)
- Circuitos de calibración y referencia
- Filtrado RC (con capacitor: τ = R·C)
- Kits educativos y prototipos de bajo consumo
