Resistencia 1 K ohm
$0,50

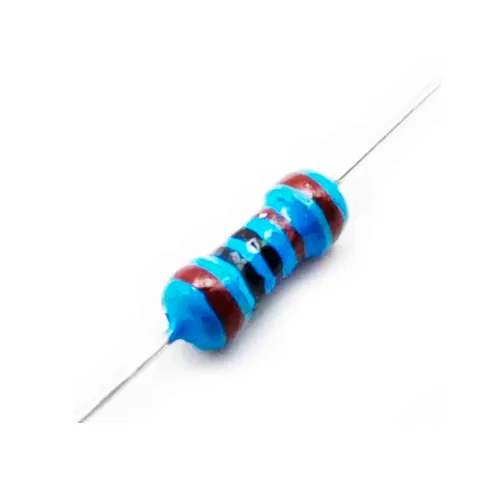

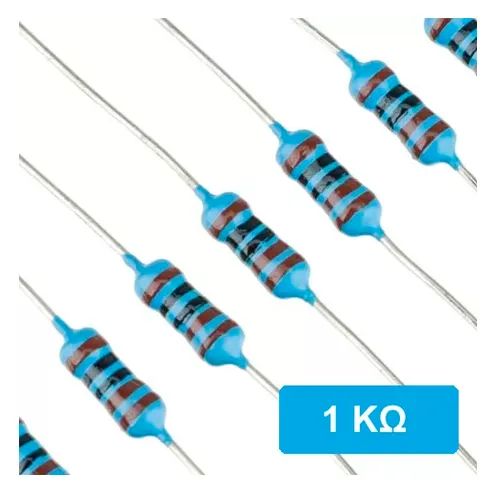

Resistencia 1 kΩ, 1/4 W, 5% tolerancia. Ideal para pull-up/down, sensores, divisores de voltaje y circuitos analógicos. Color: marrón-negro-rojo-oro.
30 disponibles
Descripción
ℹ️ Información general
La resistencia de 1 kΩ (1000 ohmios) es uno de los valores más versátiles en electrónica, usada en una amplia gama de aplicaciones: desde pull-up/pull-down en entradas digitales, hasta divisores de voltaje, atenuación de señales, o limitación de corriente en sensores analógicos. Su valor intermedio la hace ideal para equilibrar corriente y tensión sin sobrecargar microcontroladores como Arduino, ESP32 o Raspberry Pi.
La resistencia de 1 kΩ (1000 ohmios) es uno de los valores más versátiles en electrónica, usada en una amplia gama de aplicaciones: desde pull-up/pull-down en entradas digitales, hasta divisores de voltaje, atenuación de señales, o limitación de corriente en sensores analógicos. Su valor intermedio la hace ideal para equilibrar corriente y tensión sin sobrecargar microcontroladores como Arduino, ESP32 o Raspberry Pi.
Fabricada en película de carbono o metal, es económica, confiable y compatible con montaje en protoboard, PCB o soldadura manual — esencial en cualquier kit de inicio o taller de electrónica.
⚙️ Especificaciones técnicas
- 📏 Valor nominal: 1000 Ω (1 kΩ)
- 🔌 Potencia: 1/4 W (0.25 W)
- 🎯 Tolerancia: ±5% (banda dorada)
- 📊 Código de colores:

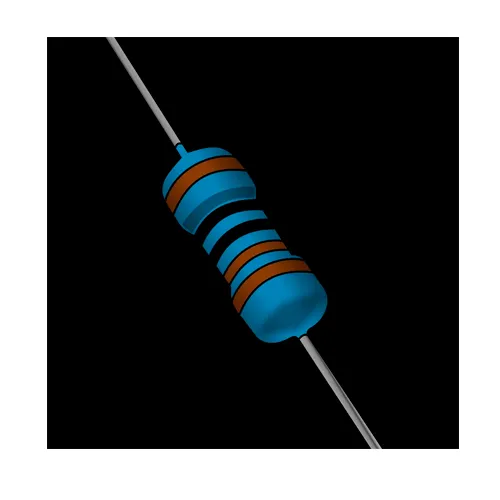

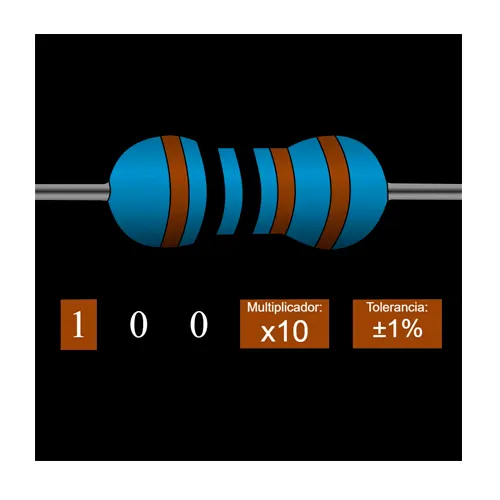

- Marrón (1) → Negro (0) → Rojo (×10²) → Oro (±5%)
- 🌡️ Coeficiente de temperatura: ~−100 ppm/°C (carbono) o ±50 ppm/°C (metal)
- 📦 Material: Cuerpo de cerámica/epoxi, terminales de alambre estañado
- 🔋 Temperatura de operación: −55°C a +125°C
- 📏 Longitud total: ~6 mm (cuerpo) + 18–20 mm (terminales)

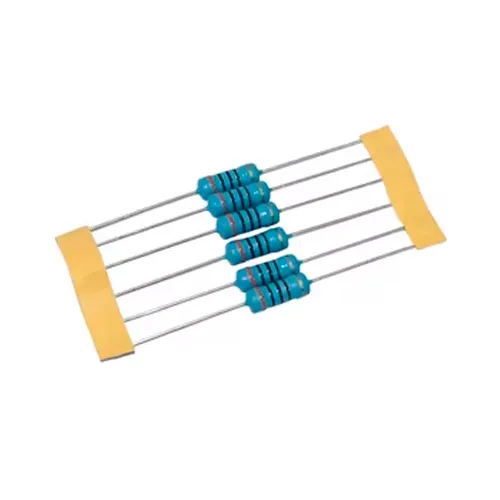

- 📦 Empaque típico: 10, 50 o 100 unidades
🔌 Información de conexionado (detallada y práctica)
🔹 Aplicaciones comunes y esquemas:
- Pull-up para botones (Arduino/ESP32):
VCC → 1 kΩ → Pin digital → Botón → GND
- Cuando el botón se presiona, el pin va a GND (LOW); sin presionar, el pull-up mantiene HIGH.
- Divisor de voltaje (ej. sensor de 5V a entrada analógica de 3.3V):
Vout=Vin×R2R1+R2Ej: R1=1 kΩ,R2=2 kΩ → Vout=5V×23≈3.33V
- Limitación de corriente en sensores analógicos (ej. LDR, termistor):
En un divisor con LDR:
VCC → LDR → A0 → 1 kΩ → GND
Permite medir variaciones de resistencia como voltaje.
✅ Ejemplo práctico (botón con pull-up):
const int buttonPin = 2;
void setup() {
pinMode(buttonPin, INPUT); // Pull-up interno NO usado — aquí usamos externo
}
void loop() {
if (digitalRead(buttonPin) == LOW) {
Serial.println(«Botón presionado!»);
}
}
⚠️ Recomendaciones clave:
- Para pull-up/down en entradas digitales, 1 kΩ es excelente: suficientemente bajo para evitar ruido, pero no sobrecarga el pin.
- En circuitos de alta precisión, usa resistencias de película metálica (1% de tolerancia).
- Nunca uses 1 kΩ como único limitador para LEDs con 5V — es demasiado alto (corriente muy baja: ~3 mA), lo que da luz débil. Para LEDs, prefiere 220–330 Ω.
- En sensores con salida de corriente (como algunos transductores), 1 kΩ puede usarse como shunt para convertir a voltaje (ej. 1 mA → 1 V).
💡 Usos sugeridos:
- Circuitos de entrada con botones, interruptores o sensores digitales
- Divisores de voltaje para adaptar niveles lógicos (5V → 3.3V)
- Interfaces con sensores analógicos (LDR, termistor, potenciómetro)
- Protección contra ruido en líneas de comunicación (I²C, UART)
- Kits educativos y prototipos rápidos
