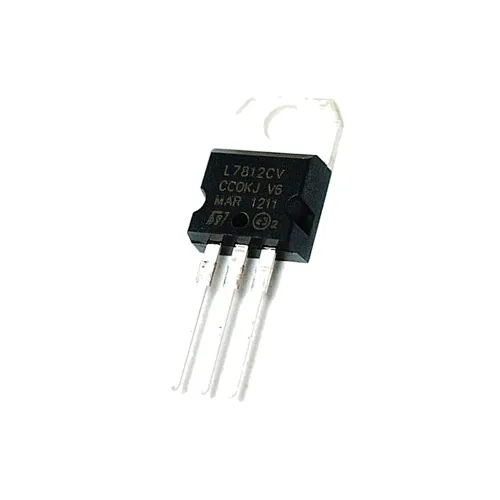

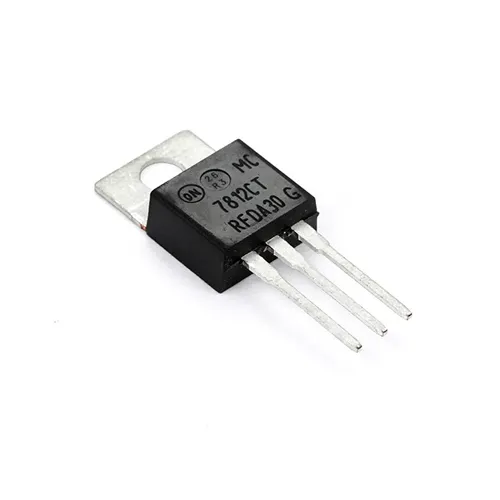

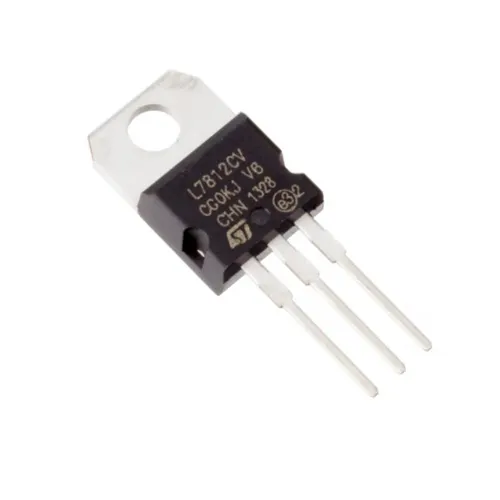

Regulador de voltaje 7812
$4,00
Regulador 7812 LM7812 TO-220. Salida fija 12V, 1.5A. Ideal para motores, relés, sensores y fuentes de alimentación. ¡Estable, confiable y con disipador térmico!
2 disponibles
Descripción
ℹ️ Información general
El LM7812 es un regulador de voltaje lineal positivo de la familia 78xx, diseñado para proporcionar una salida estable de 12 V DC a partir de una entrada de 14.5 V a 35 V. Fabricado en encapsulado TO-220, es la solución estándar para alimentar circuitos que requieren 12 V limpios y robustos: motores pequeños, relés, displays LED, sistemas de iluminación, amplificadores o cualquier proyecto donde se necesite una fuente fija y confiable.
El LM7812 es un regulador de voltaje lineal positivo de la familia 78xx, diseñado para proporcionar una salida estable de 12 V DC a partir de una entrada de 14.5 V a 35 V. Fabricado en encapsulado TO-220, es la solución estándar para alimentar circuitos que requieren 12 V limpios y robustos: motores pequeños, relés, displays LED, sistemas de iluminación, amplificadores o cualquier proyecto donde se necesite una fuente fija y confiable.
Gracias a su capacidad de hasta 1.5 A (con disipador térmico), es ideal para aplicaciones de media potencia en prototipos, domótica, robótica educativa y sistemas industriales ligeros.
⚙️ Especificaciones técnicas
- 🧠 Tipo: Regulador lineal positivo fijo (serie 78xx)
- 📏 Encapsulado: TO-220 (3 terminales + placa térmica)
- ⚡ Entrada mínima: 14.5 V (para regulación efectiva: ≥2.5 V de dropout)
- ⚡ Entrada máxima: 35 V (valor absoluto)
- 🔌 Salida: 12 V ±2% (típico)
- 📈 Corriente máxima: 1.5 A (con disipador adecuado)
- 🌡️ Caída de voltaje típica (dropout): 2.5 V
- 📊 Rizado de salida: < 10 mV (con capacitores adecuados)
- 🌡️ Temperatura de operación: −40°C a +125°C

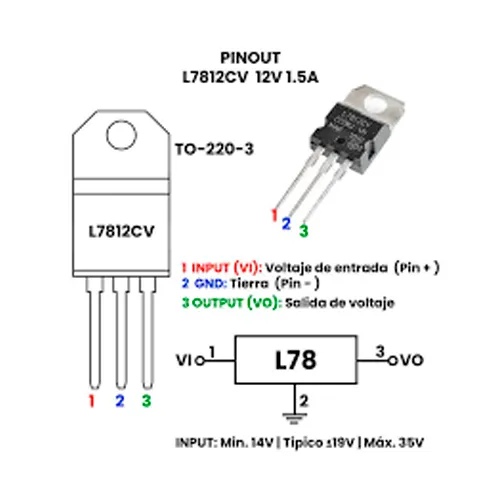

- 📦 Pinout (visto desde frente, placa hacia ti):
1 → Entrada (IN)
2 → Tierra (GND)
3 → Salida (OUT) - 🔋 Disipación máxima sin disipador: ~1 W (≈80–150 mA a 16V entrada)
- 📦 Empaque: 1 unidad (recomienda siempre usar disipador para >300 mA)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica con capacitores de filtro (obligatorio para estabilidad):
Vin (15–35V) → IN (pin 1)
GND → GND (pin 2)
OUT (pin 3) → VCC del circuito
GND → GND (pin 2)
OUT (pin 3) → VCC del circuito
✅ Capacitores recomendados:
- Entrada: 0.33 µF cerámico (colocado lo más cerca posible al regulador)
- Salida: 0.1 µF cerámico + 100 µF electrolítico (para filtrado de baja frecuencia y estabilidad dinámica)

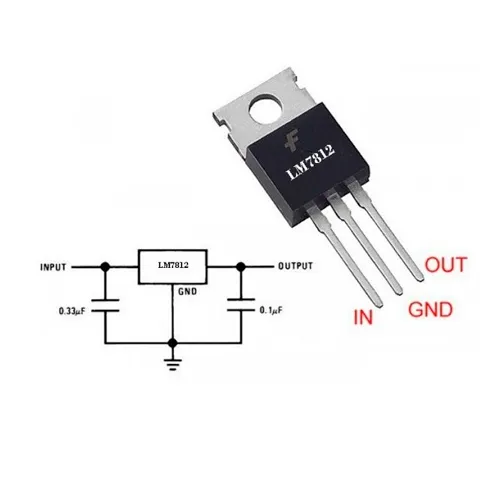

📌 Esquema completo:
Fuente 18V → 0.33µF → IN (7812) → OUT → 100µF + 0.1µF → 12V al circuito
│
GND
│
GND
⚠️ Recomendaciones clave:
- Nunca omitas los capacitores — sin ellos, el regulador puede oscilar y dañar cargas sensibles (como microcontroladores).
- Para corrientes >300 mA, usa un disipador térmico de aluminio (ej. 25×25 mm, 5 mm grosor). Sin él, el regulador entra en thermal shutdown tras unos segundos.
- La potencia disipada es crítica:
P=(Vin−12)×IEj: 18V → 12V @ 1A = 6 W → requiere disipador + ventilación forzada si es continuo.
- No uses el 7812 para entradas bajas (ej. 13V) — considera un LDO como LM2940-12 si necesitas dropout < 1 V.
- El 7812 no es eficiente — para baterías o alta corriente, prefiere convertidores buck (ej. MP1584, XL6009).
💡 Usos sugeridos:
- Alimentación de motores DC pequeños (ventiladores, bombas)
- Control de relés de 12V en sistemas de domótica
- Fuentes para placas de desarrollo con módulos que requieren 12V (ej. servos, sensores industriales)
- Sistemas de iluminación LED de alto brillo
- Proyectos educativos de fuentes reguladas y gestión térmica
