Regulador de voltaje 7809
$4,00

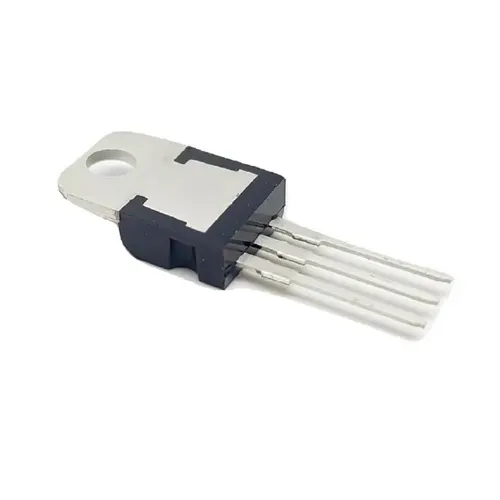

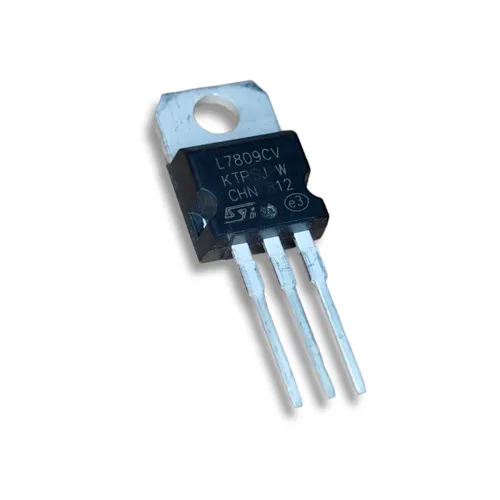

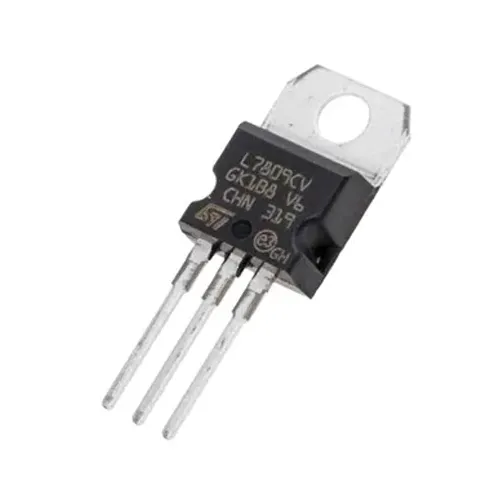

Regulador 7809 LM7809 TO-220. Salida fija 9V, 1.5A. Ideal para alimentar circuitos que requieren 9V (relés, motores, sensores). Incluye disipador térmico recomendado.
2 disponibles
Descripción
ℹ️ Información general
El LM7809 es un regulador de voltaje lineal positivo fijo de la familia 78xx, diseñado para proporcionar una salida estable de 9 V DC a partir de una entrada entre 11.5 V y 35 V. Fabricado en encapsulado TO-220, es ideal para aplicaciones donde se necesita una fuente de 9 V confiable y limpia — como alimentar relés, motores pequeños, sensores analógicos, módulos RF o sistemas de audio de baja potencia.
El LM7809 es un regulador de voltaje lineal positivo fijo de la familia 78xx, diseñado para proporcionar una salida estable de 9 V DC a partir de una entrada entre 11.5 V y 35 V. Fabricado en encapsulado TO-220, es ideal para aplicaciones donde se necesita una fuente de 9 V confiable y limpia — como alimentar relés, motores pequeños, sensores analógicos, módulos RF o sistemas de audio de baja potencia.
A diferencia del 7805, el 7809 es menos común pero esencial cuando los circuitos requieren exactamente 9 V (ej. antiguos módulos de comunicación, adaptadores de audio, o placas con reguladores secundarios).
⚙️ Especificaciones técnicas
- 🧠 Tipo: Regulador lineal positivo fijo (serie 78xx)
- 📏 Encapsulado: TO-220 (3 terminales + placa térmica)
- ⚡ Entrada mínima: 11.5 V (para regulación efectiva)
- ⚡ Entrada máxima: 35 V (absoluta)
- 🔌 Salida: 9 V ±2% (típico)
- 📈 Corriente máxima: 1.5 A (con disipador térmico)
- 🌡️ Caída de voltaje (dropout): 2.5 V (requiere ≥11.5 V para 9 V de salida)
- 📊 Rizado de salida: < 10 mV (con capacitores adecuados)
- 🌡️ Temperatura de operación: −40°C a +125°C

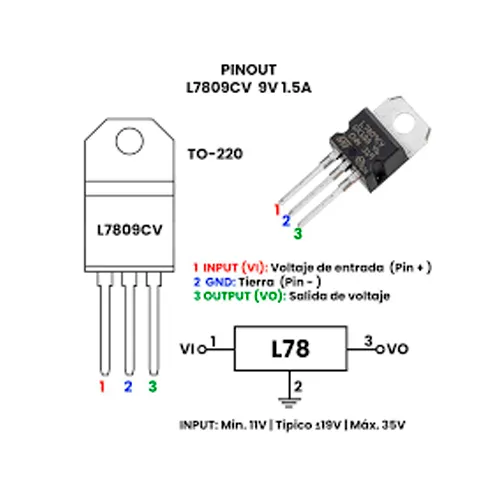

- 📦 Pinout (visto desde frente, placa hacia ti):
1 → Entrada (IN)
2 → Tierra (GND)
3 → Salida (OUT) - 🔋 Disipación máxima sin disipador: ~1 W (≈400 mA a 15V entrada)
- 📦 Empaque: 1 unidad (recomienda usar disipador para >300 mA)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica con capacitores de filtro (obligatorio):
Vin (12–35V) → IN (pin 1)
GND → GND (pin 2)
OUT (pin 3) → VCC del circuito
GND → GND (pin 2)
OUT (pin 3) → VCC del circuito
✅ Capacitores recomendados:
- Entrada: 0.33 µF cerámico (cerca del regulador)
- Salida: 0.1 µF cerámico + 10–100 µF electrolítico (para filtrado de baja frecuencia)
📌 Esquema completo:
Fuente 15V → 0.33µF → IN (7809) → OUT → 100µF + 0.1µF → 9V al circuito
│
GND
│
GND
⚠️ Recomendaciones clave:
- Nunca omitas los capacitores — sin ellos, el regulador puede oscilar y dañar cargas sensibles.
- Para corrientes >300 mA, usa un disipador térmico (aluminio de 20×20 mm mínimo). Sin él, el regulador se apaga por protección térmica.
- La potencia disipada es:
P=(Vin−9)×IEj: 15V → 9V @ 1A = 6 W → requiere disipador grande y ventilación.
- No uses el 7809 para entradas cercanas a 9V (ej. 10V) — considera un LDO como AMS1117-9.0 si necesitas bajo dropout.
- El 7809 no es eficiente — para baterías o alta corriente, prefiere convertidores buck (ej. MP1584, XL6009).
💡 Usos sugeridos:
- Alimentación de pedales de efectos para guitarra
- Circuitos analógicos (op-amps, filtros activos)
- Sensores que requieren 9V estables (ej. algunos transductores)
- Sistemas de comunicación RS232 (requieren ±9V, combinado con 7909)
- Proyectos educativos de fuentes reguladas
