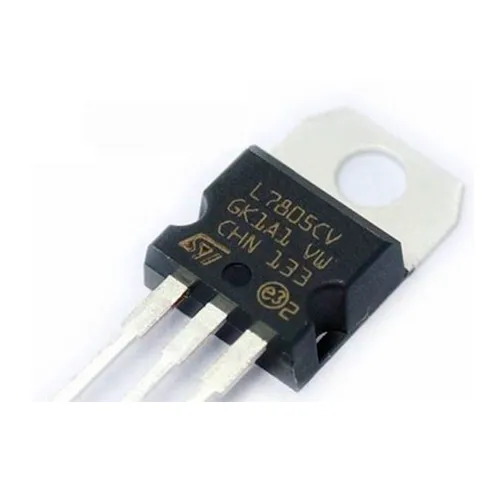

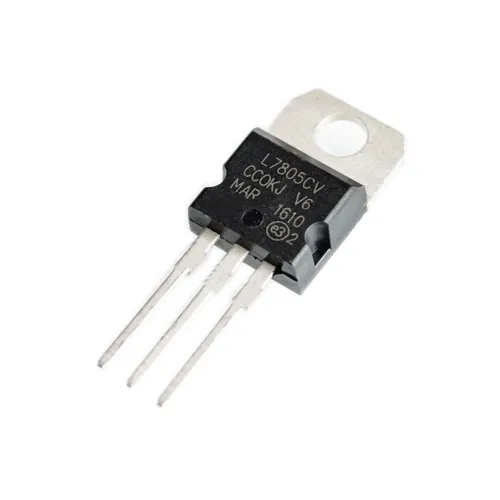

Regulador de voltaje 7805
$4,00
Regulador 7805 LM7805 TO-220. Salida fija 5V, 1.5A. Ideal para alimentar Arduino, sensores y circuitos digitales. Incluye disipador térmico. ¡Estable y confiable!
3 disponibles
Descripción
ℹ️ Información general
El LM7805 es uno de los reguladores de voltaje lineal más populares y confiables en electrónica, diseñado para proporcionar una salida estable de 5 V DC a partir de una entrada de 7 V a 35 V. Fabricado en encapsulado TO-220, incluye un terminal metálico para montaje en disipador térmico — esencial cuando se manejan corrientes >500 mA. Ideal para alimentar placas Arduino, sensores, módulos RF, displays y cualquier circuito digital que requiera 5 V estables y limpios.
El LM7805 es uno de los reguladores de voltaje lineal más populares y confiables en electrónica, diseñado para proporcionar una salida estable de 5 V DC a partir de una entrada de 7 V a 35 V. Fabricado en encapsulado TO-220, incluye un terminal metálico para montaje en disipador térmico — esencial cuando se manejan corrientes >500 mA. Ideal para alimentar placas Arduino, sensores, módulos RF, displays y cualquier circuito digital que requiera 5 V estables y limpios.
✅ Compatibilidad total con proyectos DIY, kits educativos y sistemas de automatización.
⚙️ Especificaciones técnicas
- 🧠 Tipo: Regulador lineal positivo fijo (serie 78xx)
- 📏 Encapsulado: TO-220 (3 terminales + placa térmica)
- ⚡ Entrada mínima: 7 V (para regulación efectiva)
- ⚡ Entrada máxima: 35 V (absoluta)
- 🔌 Salida: 5 V ±2% (típico)
- 📈 Corriente máxima: 1.5 A (con disipador adecuado)
- 🌡️ Caída de voltaje típica (dropout): 2 V (ej. necesita ≥7 V para 5 V de salida)
- 📊 Rizado de salida: < 10 mV (con capacitores adecuados)
- 🌡️ Temperatura de operación: −40°C a +125°C
- 📦 Pinout (visto desde frente, placa hacia ti):
1 → Entrada (IN)
2 → Tierra (GND)
3 → Salida (OUT) - 🔋 Disipación máxima sin disipador: ~1 W (≈200 mA a 12V entrada)
- 📦 Empaque: 1 unidad (con o sin disipador; recomienda añadirlo para >300 mA)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica con capacitores de filtro (obligatorio para estabilidad):
Vin (7–35V) → IN (pin 1)
GND → GND (pin 2)
OUT (pin 3) → VCC del circuito
GND → GND (pin 2)
OUT (pin 3) → VCC del circuito
✅ Capacitores recomendados:
- Entrada: 0.33 µF cerámico (cerca del regulador)
- Salida: 0.1 µF cerámico + 10–100 µF electrolítico (para filtrado de baja frecuencia)

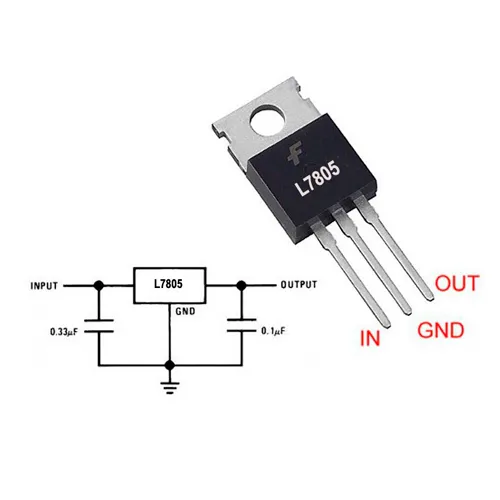

📌 Esquema completo:
Fuente 12V → 0.33µF → IN (7805) → OUT → 100µF + 0.1µF → 5V al circuito
│
GND
│
GND
⚠️ Recomendaciones clave:
- Nunca omitas los capacitores — sin ellos, el regulador puede oscilar y dañar cargas sensibles.
- Para corrientes >500 mA, usa un disipador térmico (ej. aluminio de 20×20 mm). Sin él, el 7805 se apaga por protección térmica.
- La diferencia entre Vin y Vout se disipa como calor:
P=(Vin−Vout)×IEj: 12V → 5V @ 1A = 7 W → requiere disipador grande.
- No uses el 7805 para bajas caídas (ej. 6V → 5V) — considera reguladores LDO como AMS1117-5.0.
- El 7805 no es eficiente — para alta corriente o baterías, prefiere convertidores buck (ej. MP1584).
💡 Usos sugeridos:
- Alimentación de placas Arduino (cuando no usas USB)
- Fuentes estabilizadas para sensores analógicos
- Sistemas de iluminación LED con control digital
- Proyectos de domótica con múltiples módulos
- Kits educativos de fuentes de poder
