Pantalla LCD 16×2 keypad shield Arduino UNO R3

Descripción

ℹ️ Información general

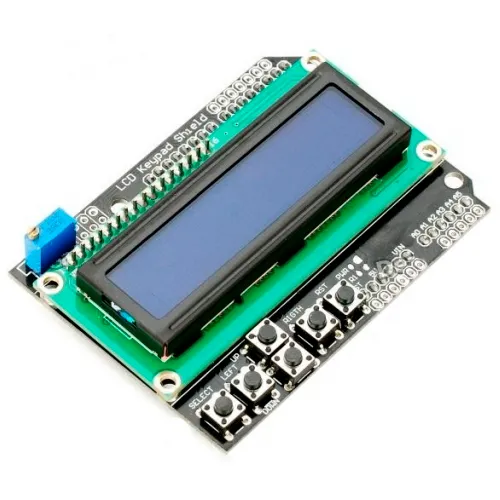

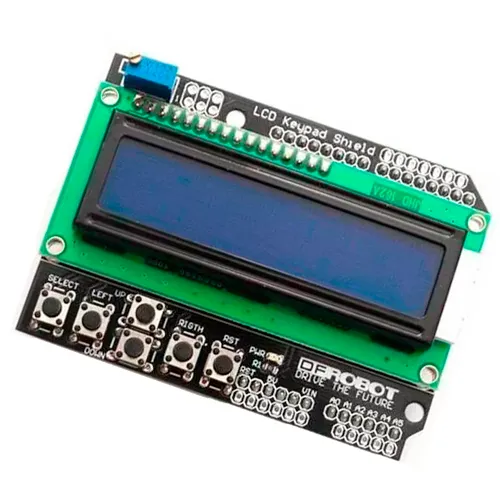

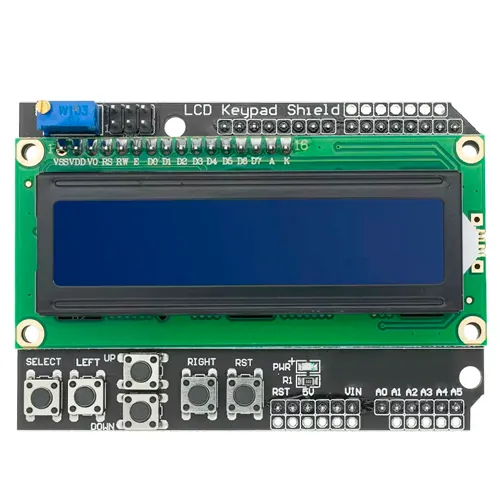

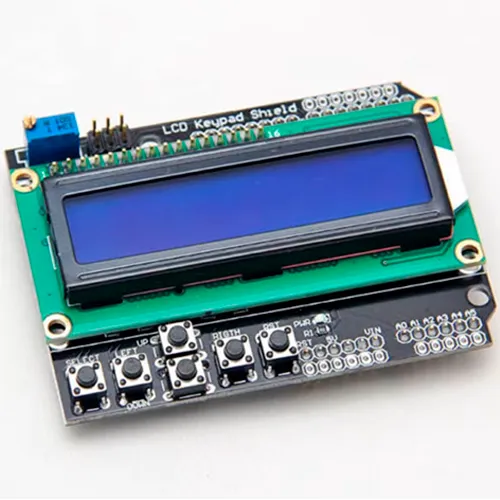

Este LCD Keypad Shield es una solución todo-en-uno para agregar interfaz visual y entrada de usuario a tus proyectos con Arduino UNO R3. Incluye una pantalla LCD 16×2 azul con backlight y un teclado de 5 botones (SELECT, LEFT, UP, RIGHT, RESET) conectados al pin analógico A0 mediante un divisor de voltaje. Perfecto para crear menús interactivos, sistemas de control, interfaces de usuario o prototipos donde necesitas mostrar información y recibir comandos sin cables adicionales. ¡Se monta directamente sobre tu Arduino UNO R3 — plug & play!

⚙️ Especificaciones técnicas

• 🖥️ Tipo de pantalla: LCD 16×2 (16 columnas x 2 filas)
• 📡 Interfaz: Paralelo 4-bit (conectado a pines digitales D8-D13)
• ⚡ Voltaje de operación: 5V (compatible con Arduino UNO R3)
• 🎨 Color de fondo: Azul (backlight)
• 🖋️ Color de texto: Blanco
• 📏 Dimensiones: 70mm x 55mm (se adapta perfectamente a Arduino UNO R3)
• 🔘 Botones integrados: 5 (SELECT, LEFT, UP, RIGHT, RST)
• 🧠 Controlador LCD: HD44780 (estándar)
• 📦 Conexión de teclado: Analog input (A0) con divisor de voltaje — cada botón genera un voltaje distinto
• 💡 Backlight ajustable: Sí (con potenciómetro en el shield)
• 🔌 Pines expuestos: Todos los pines digitales/análogos accesibles por encima del shield

🔌 Información de conexionado (detallada y práctica)

✅ Conexión: Simplemente coloca el shield encima de tu Arduino UNO R3 — ¡no requiere cables adicionales!

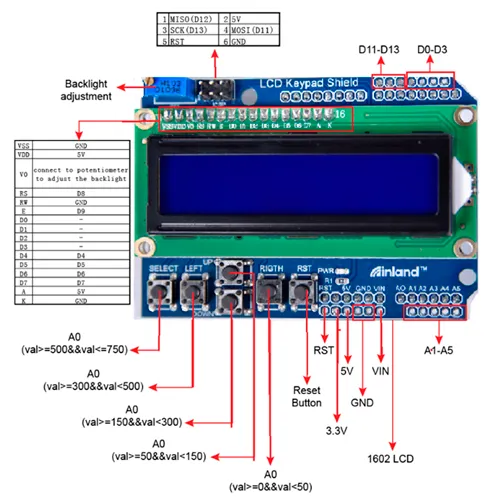

🔹 Asignación de pines LCD (predeterminada):

🔹 Lectura de botones (por pin A0):
El teclado usa un divisor de voltaje que envía valores analógicos distintos según el botón presionado:



📌 Código de ejemplo básico:

#include <LiquidCrystal.h>

// Pines LCD: RS, E, D4, D5, D6, D7
LiquidCrystal lcd(8, 9, 10, 11, 12, 13);

int readKeypad() {
int adcValue = analogRead(A0);
if (adcValue < 50) return 0; // Ninguno
if (adcValue < 150) return 1; // RIGHT
if (adcValue < 250) return 2; // UP
if (adcValue < 350) return 3; // LEFT
if (adcValue < 450) return 4; // DOWN
if (adcValue < 550) return 5; // SELECT
return 0;
}

void setup() {
lcd.begin(16, 2);
lcd.print(«Bienvenido!»);
lcd.setCursor(0, 1);
lcd.print(«Presiona botones»);
}

void loop() {
int button = readKeypad();
lcd.setCursor(0, 1);
switch(button) {
case 0: lcd.print(«Ninguno «); break;
case 1: lcd.print(«RIGHT «); break;
case 2: lcd.print(«UP «); break;
case 3: lcd.print(«LEFT «); break;
case 4: lcd.print(«DOWN «); break;
case 5: lcd.print(«SELECT «); break;
}
delay(100);
}

⚠️ Recomendaciones clave:

• El potenciómetro en el shield ajusta el contraste de la pantalla — gíralo hasta que el texto sea visible.
• No uses resistencias pull-up externas — el circuito ya está diseñado para funcionar con el divisor de voltaje.
• Si usas otros shields o módulos, verifica que no compitan por los mismos pines (D8-D13).
• El botón “RST” reinicia el Arduino — úsalo con cuidado si estás ejecutando código crítico.
• Para proyectos avanzados, puedes usar librerías como Keypad o Menu para gestionar menús complejos.

💡 Usos sugeridos:

• Menú de configuración en proyectos de domótica
• Sistema de alarma con selección de opciones
• Contador de eventos con navegación por botones
• Prototipo de caja registradora o dispensador
• Proyectos escolares de robótica con interfaz interactiva
