Módulo TP4056 carga de baterías lipo litio 18650 tipo C
$3,00
Módulo TP4056 con USB-C para cargar baterías 18650 Li-ion. Incluye protección contra sobrecarga, descarga y cortocircuito. Ideal para proyectos portátiles y IoT. ¡Seguro y compacto!
9 disponibles
Descripción
ℹ️ Información general

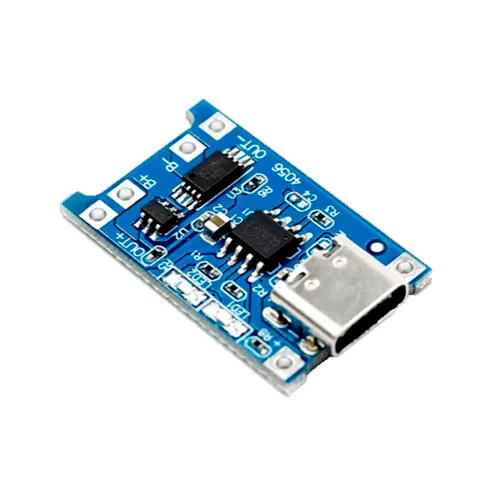

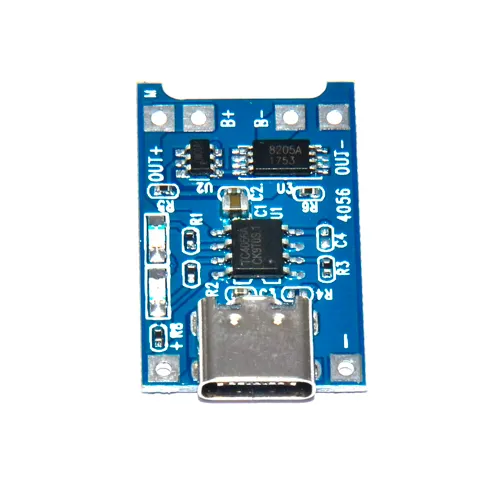

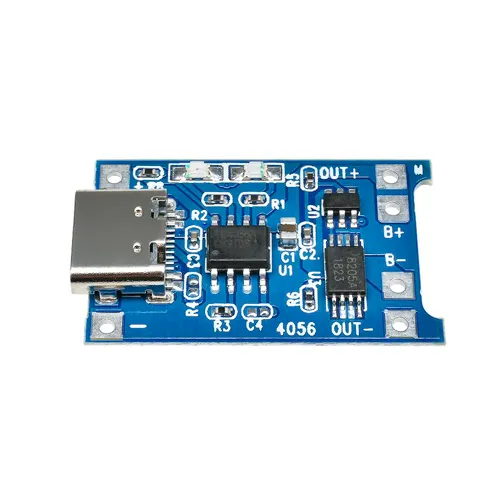

El módulo TP4056 con puerto USB Tipo C es una solución moderna y segura para cargar baterías recargables de litio (Li-ion/LiPo) tipo 18650, ideal para proyectos portátiles como robots móviles, sensores inalámbricos, luces LED, drones pequeños o dispositivos IoT alimentados por batería. Basado en el chip TP4056 (de Nanjing Top Power), ofrece carga constante de corriente/voltaje (CC/CV) con corriente ajustable hasta 1 A, y viene integrado con un circuito de protección DW01A + 8205A que previene:
El módulo TP4056 con puerto USB Tipo C es una solución moderna y segura para cargar baterías recargables de litio (Li-ion/LiPo) tipo 18650, ideal para proyectos portátiles como robots móviles, sensores inalámbricos, luces LED, drones pequeños o dispositivos IoT alimentados por batería. Basado en el chip TP4056 (de Nanjing Top Power), ofrece carga constante de corriente/voltaje (CC/CV) con corriente ajustable hasta 1 A, y viene integrado con un circuito de protección DW01A + 8205A que previene:
- 🔋 Sobrecarga (voltaje > 4.25 V)
- 🔋 Descarga profunda (voltaje < 2.5 V)
- ⚡ Cortocircuito en salida
- 🌡️ Sobrecorriente
El puerto USB Tipo C lo hace compatible con cargadores modernos, power banks y laptops — una actualización significativa frente a los módulos con micro-USB tradicionales.
⚙️ Especificaciones técnicas
- 🔋 Chip principal: TP4056 (carga CC/CV) + DW01A + 8205A (protección)
- 🔌 Entrada: USB Tipo C (5V ±5%)
- 🔋 Salida para batería: 18650 Li-ion/LiPo (3.7V nominal, 4.2V max)
- ⚡ Corriente de carga: 100 mA – 1000 mA (ajustable vía resistor externo, típico: 1A con R=1.2 kΩ)
- 📊 Tensión de corte: 4.25 V ±0.05 V (sobrecarga)
- 📉 Tensión de descarga: 2.5 V ±0.1 V (descarga profunda)
- 🔌 Salida de potencia (B+ / B−): Para alimentar cargas directamente desde la batería (con protección activa)
- 📏 Dimensiones: ~28 mm × 18 mm
- 📦 Pines de conexión:
- B+ / B−: Terminales para batería 18650
- OUT+ / OUT−: Salida protegida para el circuito (no la batería directa)

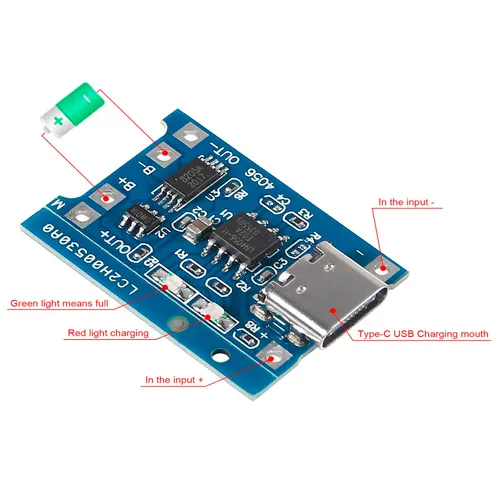

- STAT: LED indicador (rojo = cargando, verde = completo)
- TEMP: Entrada opcional para sensor de temperatura (no usada en versión básica)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica:
USB-C → Fuente 5V (cargador o power bank)
B+ → Positivo de la batería 18650
B− → Negativo de la batería 18650
OUT+ → VCC del circuito (ej. Arduino, ESP32)
OUT− → GND del circuito
B+ → Positivo de la batería 18650
B− → Negativo de la batería 18650
OUT+ → VCC del circuito (ej. Arduino, ESP32)
OUT− → GND del circuito
✅ Nota importante:
- Nunca conectes la batería al revés — el módulo tiene protección, pero puede dañarse.
- El pin OUT+ entrega la tensión de la batería (3.0–4.2 V), no 5V — si necesitas 5V, añade un boost converter (ej. MT3608).
- El LED STAT indica estado:
- 🔴 Encendido: Cargando
- 🟢 Encendido: Carga completa
- 🔄 Parpadeo: Error (batería defectuosa o desconectada)
⚠️ Recomendaciones clave:
- Usa solo baterías 18650 con protección PCM integrada (recomendado) o confía en el módulo DW01A — pero evita baterías sin protección.
- No excedas los 1 A de carga si la batería es de baja capacidad (<2000 mAh) — consulta su datasheet.
- Para mayor seguridad, añade un fusible térmico (PTC) de 1.5A en serie con B+.
- El puerto USB-C es solo para entrada de 5V — no soporta Power Delivery (PD) ni voltajes altos.
💡 Usos sugeridos:
- Alimentación portátil para Arduino/ESP32 con batería 18650
- Sistemas de monitoreo ambiental autónomos
- Luces LED recargables con control PWM
- Robots móviles con autonomía extendida
- Kits educativos de energía renovable y gestión de baterías
