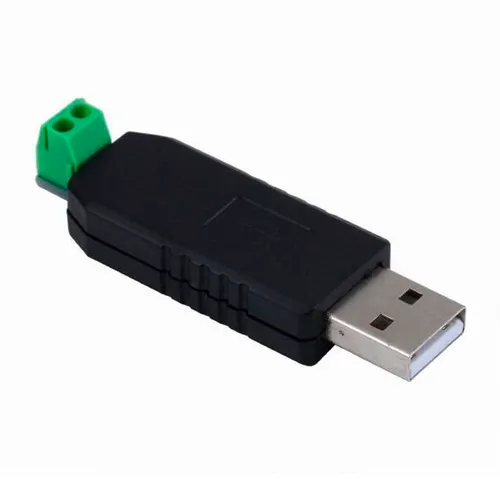

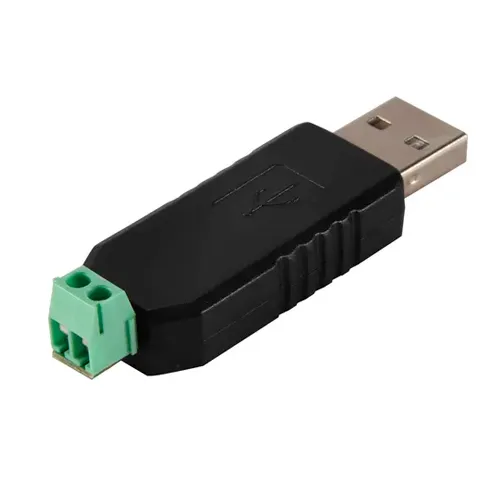

Módulo RS485 convertidor USB a RS485
$15,00
Convertidor USB a RS485 ideal para PC/laptop. Plug & Play, sin drivers en la mayoría de sistemas. Compatible con Arduino, PLCs y dispositivos Modbus. Incluye terminal verde y chip FT232RL/CH340.
3 disponibles
Descripción
ℹ️ Información general
Este convertidor USB a RS485 es una herramienta esencial para conectar tu computadora (PC o laptop) directamente a redes industriales RS485, sin necesidad de una placa Arduino como intermediaria. Perfecto para:
Este convertidor USB a RS485 es una herramienta esencial para conectar tu computadora (PC o laptop) directamente a redes industriales RS485, sin necesidad de una placa Arduino como intermediaria. Perfecto para:
- 🖥️ Programar o diagnosticar PLCs, sensores o dispositivos Modbus RTU
- 🔧 Probar módulos RS485 antes de integrarlos en proyectos
- 📊 Monitorear datos en tiempo real desde una PC (con software como QModMaster, ModScan o Python +
pyserial) - 🛠️ Desarrollar y depurar protocolos de comunicación industrial

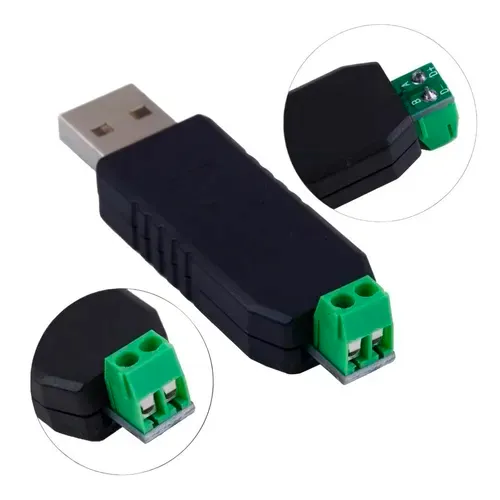

Incluye un chip de conversión (típicamente FT232RL o CH340) y un terminal de tornillo verde para conexiones seguras a cables RS485.
⚙️ Especificaciones técnicas
- 📡 Chip de conversión: FT232RL (recomendado) o CH340 (económico)
- 📏 Distancia máxima: hasta 1200 m (a 9600 bps)
- ⚡ Velocidad de comunicación: 300 bps – 1 Mbps (recomendado: 9600–115200 bps)
- 🔌 Interfaz:
- Entrada: Puerto USB tipo A

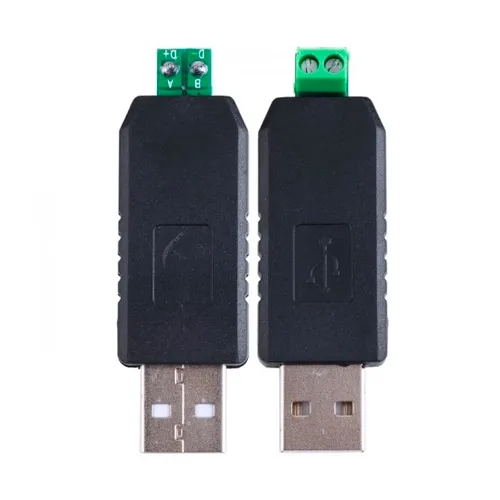

- Salida: Terminal de tornillo verde (A+, B−)
- ⚡ Alimentación: Por USB (5V, ~100 mA)
- 📦 Dimensiones: ~65mm x 18mm x 12mm
- 🧠 Modo: Half-duplex (control automático de dirección vía chip)
- 🖥️ Compatibilidad: Windows, Linux, macOS (drivers incluidos o genéricos)
- 🛡️ Protección: Sin ESD integrado — recomendable usar cable apantallado en entornos ruidosos

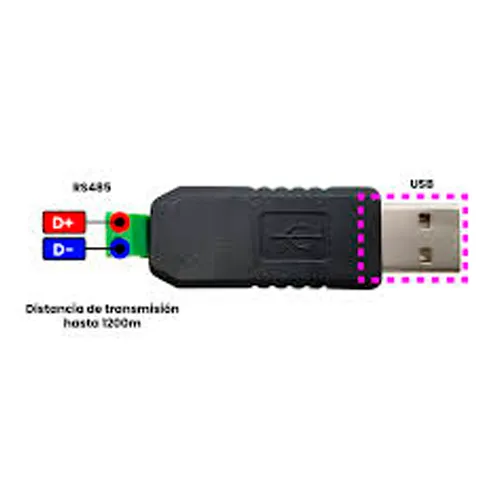

🔌 Información de conexionado (detallada y práctica)
🔹 Conexión a PC:
- Enchufa el USB al puerto de tu computadora → se detectará como un puerto COM virtual (ej.
COM4en Windows,/dev/ttyUSB0en Linux). - Conecta los cables RS485:
- A+ → línea positiva (D+) del dispositivo remoto
- B− → línea negativa (D−) del dispositivo remoto
✅ Software recomendado:
- QModMaster (gratuito, para Modbus RTU)
- ModScan (para pruebas rápidas)
- Python + pyserial:
import serial
ser = serial.Serial(‘/dev/ttyUSB0′, 9600, timeout=1)
ser.write(b’\x01\x03\x00\x00\x00\x01\x84\x0A’) # Ejemplo Modbus RTU
response = ser.read(8)
print(response.hex())
⚠️ Recomendaciones clave:
- Usa cable trenzado apantallado ( twisted pair ) para distancias > 5 m.
- En redes largas, coloca una resistencia de terminación de 120 Ω entre A y B en el extremo final de la red.
- Si el dispositivo no responde, verifica:
- Polaridad A/B (¡no invertir!)
- Velocidad y paridad coincidentes
- Dirección Modbus correcta
- El chip FT232RL es más estable y compatible que el CH340 (recomendado para aplicaciones críticas).
- No conectes el terminal a tierra si el sistema remoto ya lo hace — puede crear bucles de tierra.
💡 Usos sugeridos:
- Configuración y diagnóstico de sensores RS485 (ej. medidores de energía, termómetros industriales)
- Comunicación con inversores solares o reguladores de carga
- Integración con sistemas SCADA o HMI
- Pruebas de protocolo Modbus RTU en desarrollo
- Conexión directa de PC a Arduino remoto con módulo RS485
