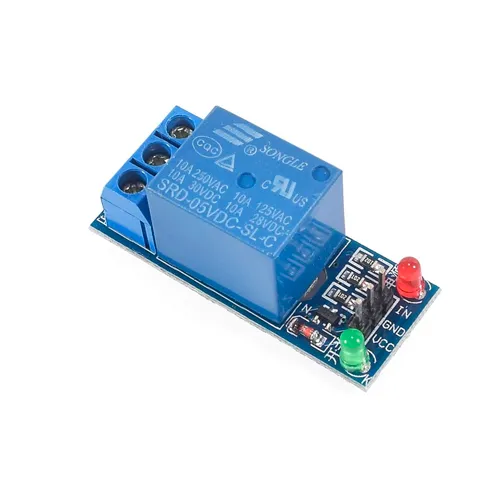

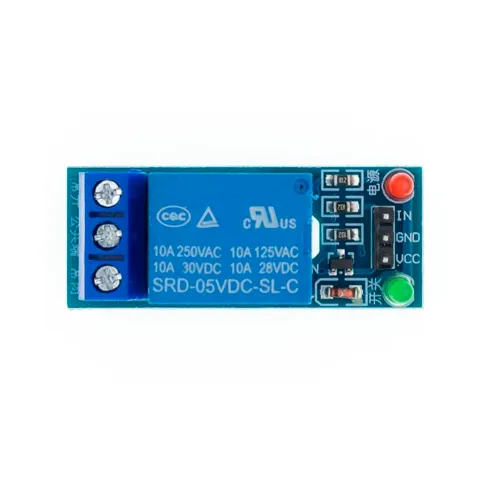

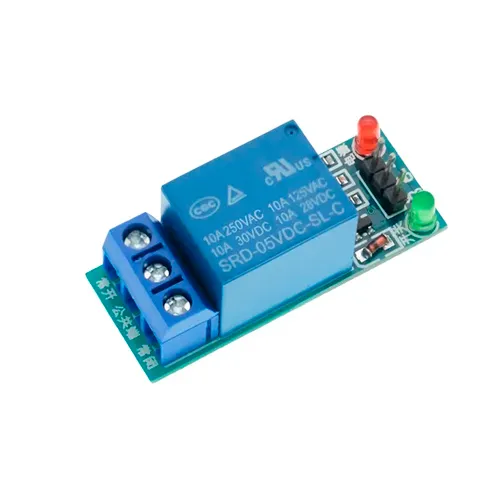

Módulo relé optoacoplado 1 canal 5 vdc
$8,00
Módulo relé de 1 canal, 5V, optoacoplado. Ideal para controlar luces, motores o dispositivos AC/DC con Arduino/ESP32. Incluye LED indicador y terminales. ¡Seguro, aislado y compacto!
3 disponibles
Descripción
ℹ️ Información general
El módulo relé de 1 canal con aislamiento óptico es una solución compacta y segura para controlar cargas de alta potencia desde microcontroladores como Arduino, ESP32 o Raspberry Pi. Diseñado para proyectos donde se requiere aislamiento galvánico entre la lógica de control y la carga, evita daños por picos de voltaje, ruido o fallas en la carga.
El módulo relé de 1 canal con aislamiento óptico es una solución compacta y segura para controlar cargas de alta potencia desde microcontroladores como Arduino, ESP32 o Raspberry Pi. Diseñado para proyectos donde se requiere aislamiento galvánico entre la lógica de control y la carga, evita daños por picos de voltaje, ruido o fallas en la carga.
Incluye:
- 🔌 Relé electromecánico SRD-05VDC-SL-C (SPDT)
- 🛡️ Optoacoplador PC817 para aislamiento (hasta 3 kV)
- 💡 LED rojo (indicador de activación) y LED verde (alimentación)
- 🔧 Terminales de tornillo para carga y señal
- 📏 Formato miniatura — ideal para montaje en cajas pequeñas o placas integradas
Perfecto para aplicaciones como control de lámparas, bombas, electroválvulas, hornos pequeños, sistemas de alerta o automatización doméstica.
⚙️ Especificaciones técnicas
- 🔌 Canales: 1
- ⚡ Voltaje de control: 5 V DC (lógica compatible con Arduino/ESP32)
- 🔋 Corriente de activación: ~15–20 mA
- 🔌 Tipo de relé: SPDT (NO, NC, COM)
- ⚡ Capacidad de carga:
- AC: 250 V / 10 A
- DC: 30 V / 10 A
- 📏 Dimensiones: ~28 mm × 20 mm
- 📦 Terminales:
- IN: Señal de control (lógico 5V)
- VCC / GND: Alimentación del módulo
- NO / NC / COM: Contactos para la carga
- 🌡️ Tiempo de conmutación: ~10 ms (encendido), ~5 ms (apagado)
- 🔋 Vida mecánica: > 100,000 ciclos
- 📦 Protección: Diodo flyback integrado + optoacoplamiento

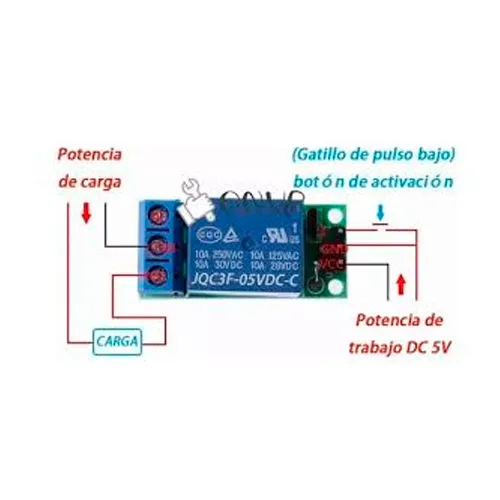

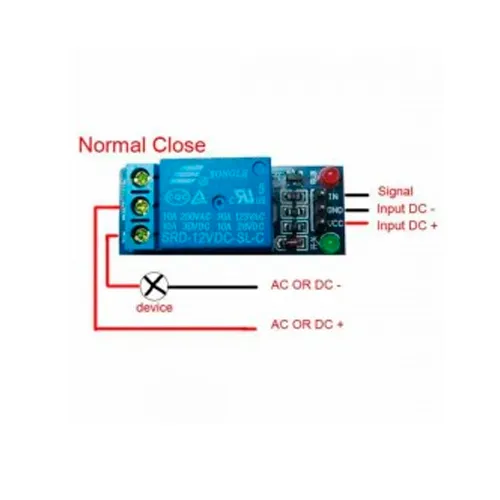

🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica con Arduino:
Arduino D5 → IN (señal)
Arduino 5V → VCC
Arduino GND → GND
COM → VCC de la carga (ej. 12V)
NO → Carga (ej. lámpara LED de 12V)
NC → No conectado (si usas NO)
Arduino 5V → VCC
Arduino GND → GND
COM → VCC de la carga (ej. 12V)
NO → Carga (ej. lámpara LED de 12V)
NC → No conectado (si usas NO)
✅ Código de ejemplo (Arduino):
const int relayPin = 5;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH); // Enciende relé
delay(2000);
digitalWrite(relayPin, LOW); // Apaga relé
delay(1000);
}
⚠️ Recomendaciones clave:
- El optoacoplador aísla hasta 3 kV, pero sigue usando cables aislados y cajas para cargas AC.
- Para cargas inductivas (motores, válvulas), el diodo flyback ya está integrado — no necesitas uno externo.
- El relé produce un clic audible al conmutar — útil como feedback, pero evítalo en entornos silenciosos (usa relés reed o SSR si es crítico).
- No excedas los 10 A — puede soldar los contactos y causar fallo permanente.
- Si usas con ESP32 (3.3 V lógica), verifica que el IN acepte 3.3 V (la mayoría sí, pero algunos requieren ≥4 V — en ese caso, usa un transistor MOSFET como interfase).
💡 Usos sugeridos:
- Control de luces LED o incandescentes (domótica)
- Activación de bombas de agua en sistemas de riego
- Electroválvulas en dispensadores automáticos
- Sistemas de alarma con sirena o luz estroboscópica
- Proyectos educativos de aislamiento y seguridad eléctrica
