Módulo LM2596 reductor step down voltaje ajustable

$10,00

Módulo LM2596 step-down ajustable. Entrada 4.5–40V, salida 1.25–37V, 3A. Ideal para alimentar Arduino, motores, sensores. ¡Eficiente, compacto y con potenciómetro!

2 disponibles

Categoría:

Descripción

ℹ️ Información general
El módulo LM2596 es un regulador buck (reductor de voltaje) basado en el IC LM2596-ADJ, diseñado para convertir una tensión de entrada alta y no regulada en una salida estable y ajustable con alta eficiencia (hasta 92%). A diferencia de los reguladores lineales (como el 7805), disipa muy poca energía como calor, lo que lo hace ideal para aplicaciones con baterías, fuentes no estabilizadas o cargas de corriente media/alta.

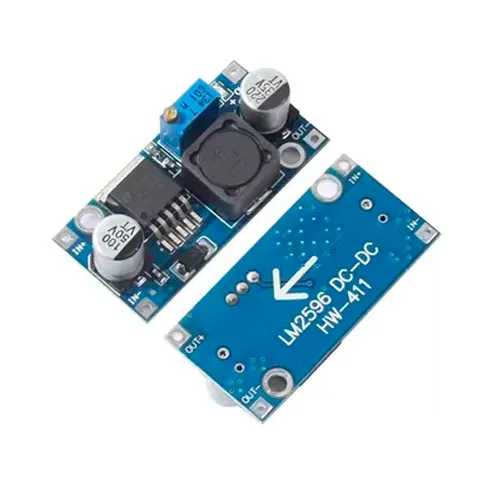

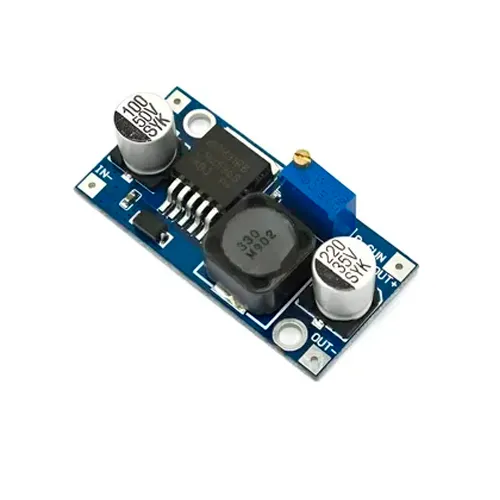

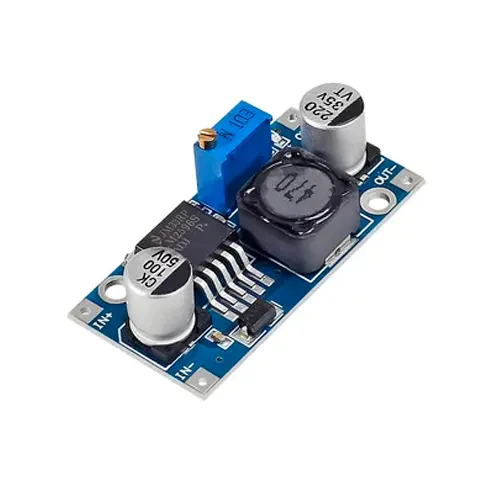

Incluye un potenciómetro giratorio para ajustar la salida con precisión, capacitores de filtrado, inductor de potencia y terminales de tornillo para conexión segura. Perfecto para alimentar placas Arduino, ESP32, motores DC, sensores, displays y cualquier proyecto donde necesites reducir voltaje sin perder eficiencia.
⚙️ Especificaciones técnicas
  • 🧠 Chip principal: LM2596-ADJ (Texas Instruments / compatibles)
  • 🔌 Entrada (VIN): 4.5 V – 40 V DC
  • ⚡ Salida (VOUT): 1.25 V – 37 V DC (ajustable vía potenciómetro)
  • 📈 Corriente máxima: 3 A continuo (con disipador térmico; ~2 A sin él)
  • 📊 Frecuencia de conmutación: ~150 kHz
  • 📏 Eficiencia típica: 85–92% (depende de Vin/Vout e Iout)
  • 📦 Dimensiones: ~45 mm × 20 mm
  • 🎛️ Ajuste: Potenciómetro multivuelta (precisión ±0.1 V)
  • 📌 Terminales:
    • IN+ / IN−: Entrada de voltaje
    • OUT+ / OUT−: Salida ajustable
    • GND: Común (compartido)
  • 🔋 Protecciones: Sin protección integrada (requiere diseño externo para sobrecorriente/cortocircuito)
  • 🌡️ Temperatura de operación: −40°C a +85°C
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica:
Fuente 12V → IN+ / IN−
OUT+ / OUT− → VCC del circuito (ej. Arduino 5V, motor, etc.)
GND común entre fuente y carga

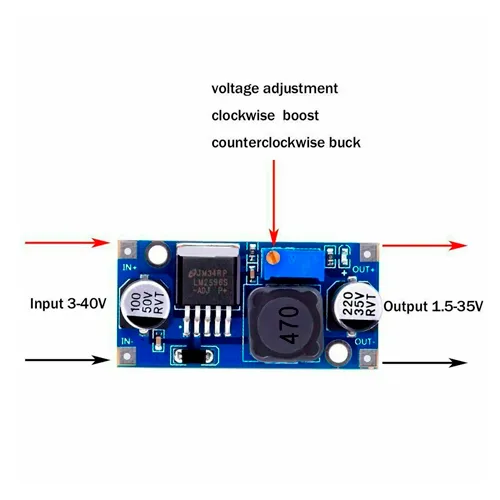

Ajuste de voltaje (paso a paso):
  1. Conecta una fuente de entrada (ej. 12 V).
  2. Mide la salida con multímetro en OUT+ / OUT−.
  3. Gira el potenciómetro (sentido horario ↑ voltaje, antihorario ↓) hasta alcanzar el valor deseado (ej. 5.00 V).
  4. Verifica bajo carga (la tensión puede caer ligeramente).
📌 Ejemplo: Alimentar Arduino desde 12V
  • Ajusta salida a 5.0 V
  • Conecta OUT+ → Vin de Arduino
  • OUT− → GND de Arduino
    → Ahorro de energía vs. 7805 (menos calor, mayor autonomía)
⚠️ Recomendaciones clave:
  • Nunca conectes cargas >3 A sin disipador térmico — el LM2596 se apaga por protección térmica.
  • Para salidas < 5 V, asegúrate de que Vin ≥ Vout + 1.5 V (ej. para 3.3 V, Vin ≥ 4.8 V).
  • El módulo no tiene protección contra cortocircuito — añade un fusible o PTC la carga es crítica.
  • Evita oscilaciones: mantén los cables de entrada/salida cortos y usa capacitores adicionales si hay ruido (ej. 100 µF electrolítico + 100 nF cerámico en salida).
  • No uses para señales sensibles sin filtrado adicional — el ripple puede ser de 50–200 mV p-p.
💡 Usos sugeridos:
  • Alimentación eficiente de Arduino/ESP32 desde baterías o fuentes de 9–24 V
  • Control de motores DC con voltaje variable
  • Sistemas solares portátiles (entrada 12–24 V → salida 5V/3.3V)
  • Proyectos de robótica con múltiples voltajes
  • Fuentes ajustables para pruebas y desarrollo
