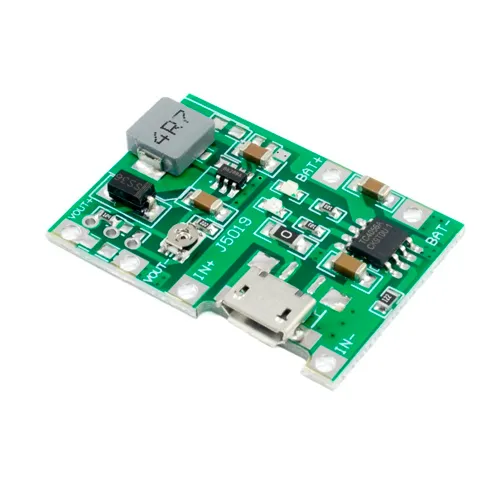

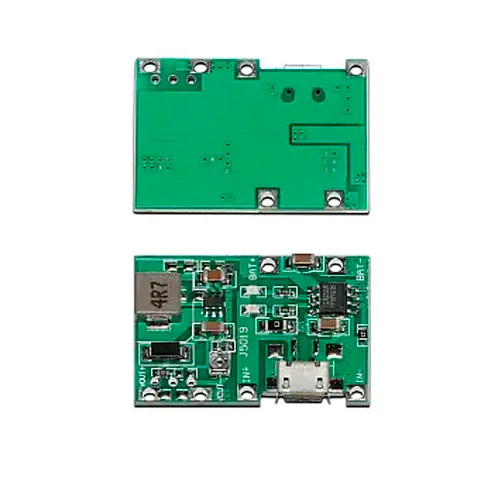

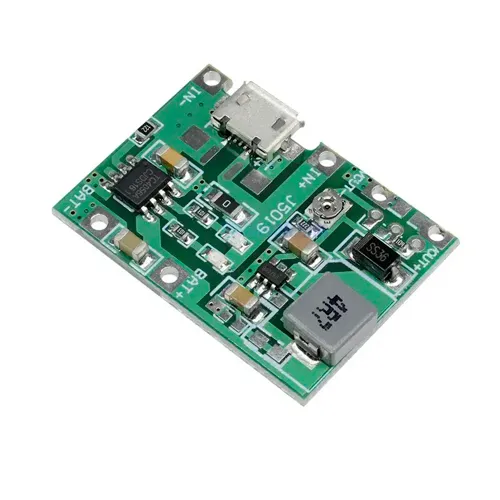

Módulo J5019 de carga elevador baterías lipo litio 18650 mUSB
$5,00
Módulo J5019: cargador TP4056 + elevador MT3608 en uno. USB micro-B, salida 5V/1A. Ideal para proyectos portátiles con batería 18650. ¡Carga y alimenta al mismo tiempo!
5 disponibles
Descripción
ℹ️ Información general
El módulo J5019 es una solución todo-en-uno para proyectos portátiles que requieren carga de batería + salida estable de 5 V, combinando dos funciones esenciales en una sola placa compacta:
El módulo J5019 es una solución todo-en-uno para proyectos portátiles que requieren carga de batería + salida estable de 5 V, combinando dos funciones esenciales en una sola placa compacta:
- ✅ Cargador TP4056 para baterías 18650 Li-ion/LiPo (con protección DW01A + 8205A)
- ✅ Elevador (Boost) MT3608 para convertir los ~3.7 V de la batería a 5 V estables (hasta 1 A)
Ideal para alimentar Arduino, ESP32, sensores, displays o cualquier circuito que necesite 5 V mientras la batería se carga — sin necesidad de interruptores ni cables adicionales. El puerto micro-USB lo hace compatible con cargadores estándar, power banks y fuentes de 5 V.
⚙️ Especificaciones técnicas
- 🔋 Cargador: TP4056 + DW01A + 8205A (protección integral)
- ⬆️ Elevador: MT3608 (convertidor boost DC-DC)
- 🔌 Entrada: micro-USB (5 V ±5%)
- 🔋 Batería soportada: 18650 Li-ion/LiPo (3.7 V nominal, 4.2 V max)
- ⚡ Corriente de carga: 1 A máximo (ajustable, típico: 1 A)
- 🔌 Salida regulada: 5 V ±0.2 V, hasta 1 A continuo (depende de batería y carga)
- 📏 Dimensiones: ~35 mm × 20 mm

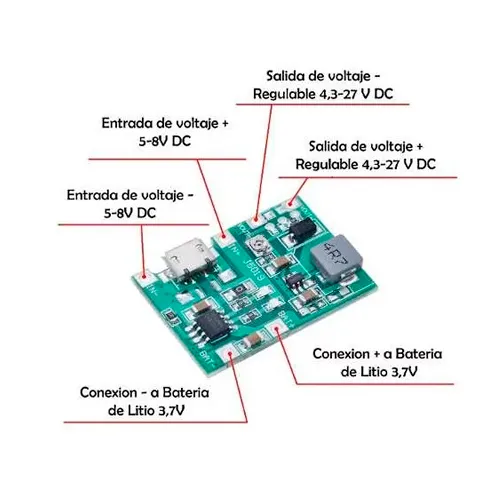

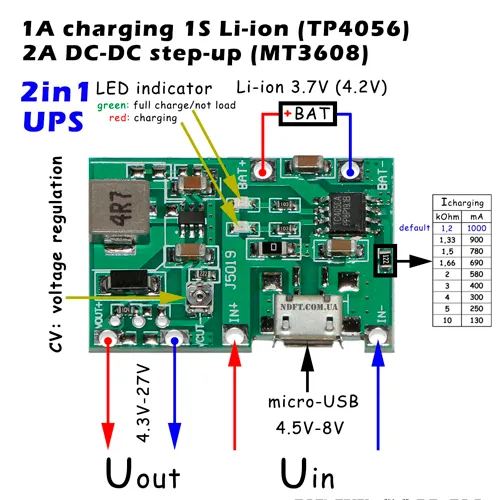

- 📦 Pines/terminales:
- B+ / B−: Conexión para batería 18650
- OUT+ / OUT−: Salida 5 V para el circuito
- STAT: LED indicador (rojo = cargando, verde = listo)
- EN: Entrada de habilitación (puente a GND para activar boost)
- 🌡️ Eficiencia del boost: ~85–92% (a 500 mA)
- 🔋 Protecciones: Sobrecarga, descarga profunda, cortocircuito, sobrecorriente
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica:
micro-USB → Fuente 5V (cargador)
B+ → + de la batería 18650
B− → − de la batería 18650
OUT+ → VCC del circuito (ej. Arduino 5V)
OUT− → GND del circuito
B+ → + de la batería 18650
B− → − de la batería 18650
OUT+ → VCC del circuito (ej. Arduino 5V)
OUT− → GND del circuito
✅ Funcionamiento automático:
- Cuando hay USB conectado:
- La batería se carga (si está baja)
- La salida 5V se alimenta directamente desde el USB (bypass) → mayor eficiencia
- Cuando se desconecta el USB:
- La salida 5V se toma de la batería vía el boost MT3608
⚠️ Recomendaciones clave:
- Usa baterías 18650 con PCM integrado (recomendado) o confía en la protección del módulo — pero evita baterías dañadas o sin protección.
- La salida 5V no es regulada si la batería está < 3.0 V — el boost puede fallar.
- Para mayor estabilidad, añade un capacitor de 220 µF en la salida 5V (entre OUT+ y OUT−).
- El pin EN debe estar conectado a GND (puente incluido en muchos modelos) para activar el boost. Si no, el módulo solo carga, pero no entrega 5V.
- No conectes cargas >1 A — el MT3608 puede sobrecalentarse sin disipador.
💡 Usos sugeridos:
- Sistemas IoT autónomos con alimentación continua (carga + uso simultáneo)
- Robots móviles con batería recargable y 5V para controlador
- Luces LED portátiles con carga USB y brillo regulable
- Estaciones meteorológicas inalámbricas
- Kits educativos de energía y gestión de baterías
