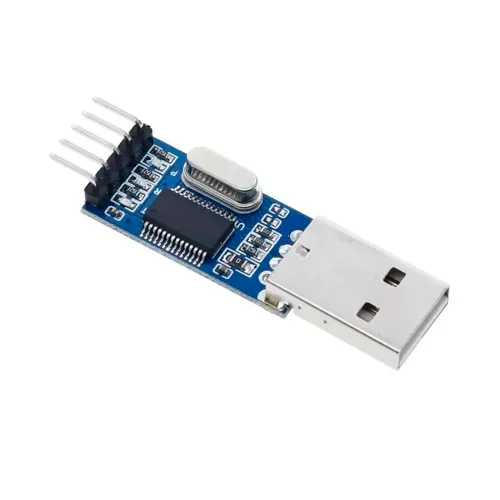

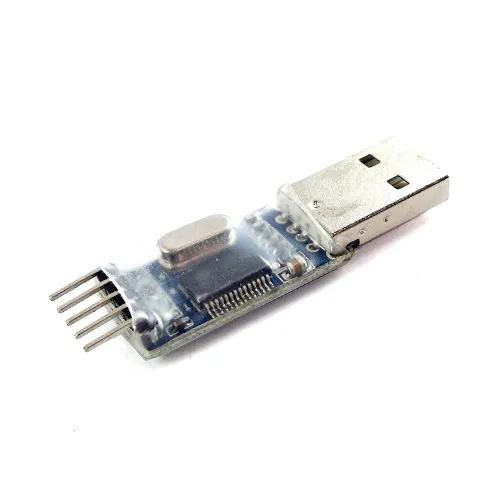

Módulo CH340G convertidor USB a Serial TTL
$15,00
Módulo CH340G USB a Serial TTL. Ideal para programar Arduino, ESP8266, ESP32 y microcontroladores. Plug & Play, bajo costo y compatible con Windows, Mac y Linux.
2 disponibles
Descripción
ℹ️ Información general
El módulo CH340G es un convertidor USB a Serial TTL económico y ampliamente usado para programar y comunicar con microcontroladores como Arduino (sin USB nativo), ESP8266, ESP32, STM32, PIC, AVR y más. Basado en el chip WCH CH340G, permite conectar cualquier placa con interfaz UART a una computadora mediante USB, sin necesidad de cables FTDI costosos. ¡Esencial para prototipado rápido, depuración serial y actualización de firmware!
El módulo CH340G es un convertidor USB a Serial TTL económico y ampliamente usado para programar y comunicar con microcontroladores como Arduino (sin USB nativo), ESP8266, ESP32, STM32, PIC, AVR y más. Basado en el chip WCH CH340G, permite conectar cualquier placa con interfaz UART a una computadora mediante USB, sin necesidad de cables FTDI costosos. ¡Esencial para prototipado rápido, depuración serial y actualización de firmware!
⚙️ Especificaciones técnicas
- 📡 Chip principal: CH340G (WCH)
- 🔌 Interfaz:
- Entrada: USB tipo B (micro-USB en algunos modelos)

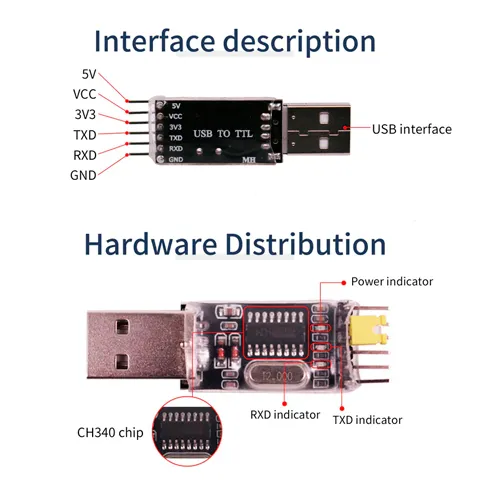

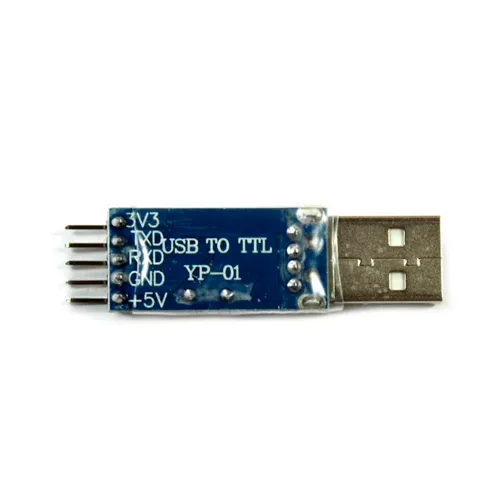

- Salida: Pines TTL (TX, RX, GND, VCC, DTR, RTS)
- ⚡ Voltaje de salida TTL: 3.3V o 5V (según jumper o modelo — muchos tienen selector)
- 📏 Velocidad: Hasta 2 Mbps (recomendado: 9600–115200 bps para estabilidad)
- 📦 Dimensiones: ~25mm x 10mm
- 🧠 Modo: Full-duplex, sin control de flujo por hardware (a menos que se use RTS/DTR)
- 🖥️ Compatibilidad:
- Windows 7/8/10/11 (drivers incluidos en mayoría de versiones)
- macOS (nativo desde v10.10+)
- Linux (soporte integrado en kernel ≥2.6.18)
- 🔋 Consumo: ~50 mA (máximo)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión típica a Arduino Nano (sin USB):
|
Pin del CH340G
|
Pin del Arduino
|
|---|---|
|
TX
|
RX (D0)
|
|
RX
|
TX (D1)
|
|
GND
|
GND
|
|
VCC
|
5V (o 3.3V si el Arduino lo soporta)
|
⚠️ Importante:
- No conectes TX del CH340G a TX del Arduino — ¡debe ser cruzado: TX→RX y RX→TX!
- Si usas con ESP8266/ESP32, conecta:
- CH340G TX → ESP RX
- CH340G RX → ESP TX
- GND → GND
- VCC → 3.3V (nunca 5V directo al ESP!)
- El pin DTR se usa para reset automático durante la carga (conectado a RST del Arduino vía condensador 100nF).
✅ Drivers y compatibilidad:
- En Windows 10/11, suele funcionar sin instalar drivers (Plug & Play).
- Si no detecta el puerto, descarga los drivers oficiales de WCH.cn.
- En Linux:
ls /dev/ttyUSB*para ver el dispositivo.
📌 Ejemplo de uso con Arduino Nano (programación):
- Conecta el CH340G al Arduino Nano (como arriba).
- En el IDE de Arduino:
- Herramientas → Puerto → Selecciona el puerto
/dev/ttyUSB0oCOMx. - Herramientas → Placa → Arduino Nano
- Sube tu sketch normalmente.
- Herramientas → Puerto → Selecciona el puerto
💡 Usos sugeridos:
- Programar Arduino Pro Mini, Nano, Mega (si el puerto USB falla)
- Depurar código con
Serial.println()desde cualquier placa UART - Actualizar firmware de ESP8266/ESP32 sin USB nativo
- Comunicación entre PC y microcontroladores en proyectos IoT
- Reparación y diagnóstico de placas dañadas
