Diodo rectificador 1N4007
$0,50
Diodo rectificador 1N4007. 1A, 1000V, axial. Ideal para fuentes de alimentación, protección contra inversión de polaridad y circuitos de corriente continua.
21 disponibles
Descripción
ℹ️ Información general
El diodo 1N4007 es uno de los diodos rectificadores más populares y confiables en electrónica, diseñado para aplicaciones de corriente continua (DC) donde se requiere rectificación, protección o bloqueo de corriente inversa. Con una capacidad de 1 A y un voltaje de ruptura de 1000 V, es ideal para fuentes de alimentación, cargas inductivas (relés, motores pequeños), protección de microcontroladores y circuitos de potencia baja/media.
El diodo 1N4007 es uno de los diodos rectificadores más populares y confiables en electrónica, diseñado para aplicaciones de corriente continua (DC) donde se requiere rectificación, protección o bloqueo de corriente inversa. Con una capacidad de 1 A y un voltaje de ruptura de 1000 V, es ideal para fuentes de alimentación, cargas inductivas (relés, motores pequeños), protección de microcontroladores y circuitos de potencia baja/media.
Su encapsulado axial (DO-41) permite montaje fácil en protoboard, PCB o placas de terminales — esencial en cualquier taller de electrónica o kit de inicio.
⚙️ Especificaciones técnicas
- 🔌 Tipo: Diodo rectificador de silicio (PN)

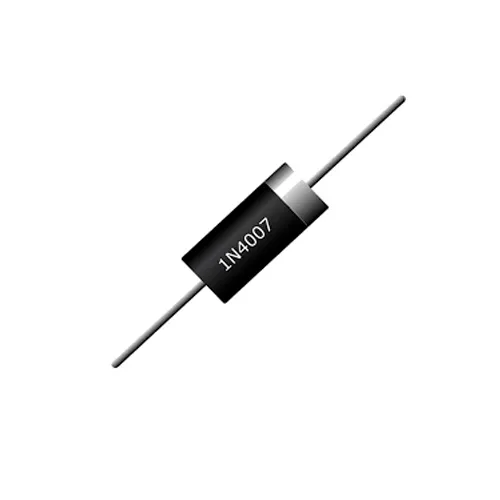

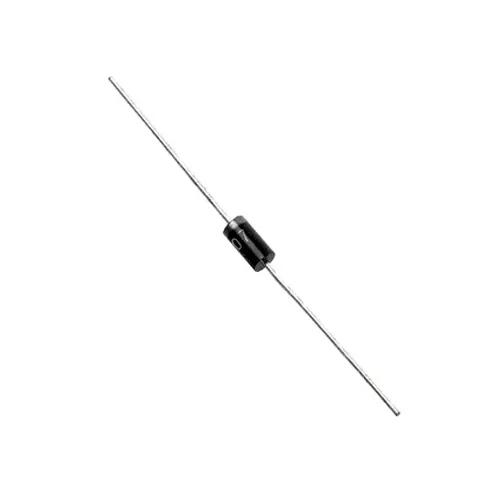

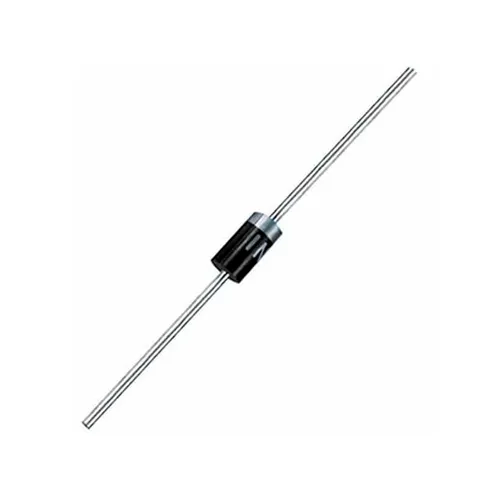

- 📏 Encapsulado: DO-41 (axial, 2 terminales)
- ⚡ Corriente continua máxima (I<sub>F</sub>): 1 A
- 🔋 Voltaje de ruptura inverso (V<sub>RRM</sub>): 1000 V
- 📉 Caída de tensión directa (V<sub>F</sub>): ~0.7–1.1 V (a 1 A)
- 🌡️ Temperatura de operación: −55°C a +125°C
- 📦 Longitud total: ~7 mm (cuerpo) + 25 mm (terminales)
- 🧱 Material: Cuerpo de resina negra, cátodo marcado con banda blanca
- 🔋 Vida útil: > 100,000 horas (en condiciones nominales)
- 📦 Empaque típico: 10, 50 o 100 unidades
🔌 Información de conexionado (detallada y práctica)

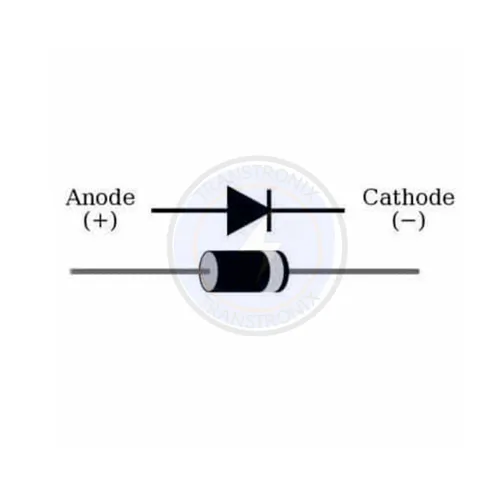

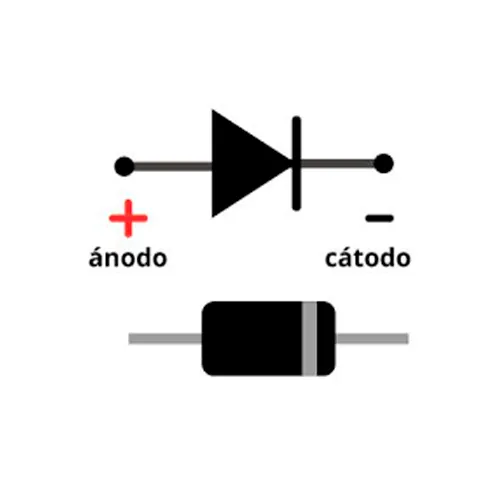

🔹 Identificación de polaridad:
- La banda blanca indica el cátodo (salida de corriente).
- El ánodo es el terminal sin marca.
📌 Aplicaciones comunes y esquemas:
- Protección contra inversión de polaridad (más usado):
Fuente (+) → Ánodo del 1N4007 → Circuito → GND
- Si se invierte la fuente, el diodo bloquea la corriente y protege el circuito.
- Rectificación de media onda (fuentes AC/DC):
En transformadores de 12V AC:
Transformador → 1N4007 → Filtro (capacitor) → Salida DC
(Para full-wave, usa puente de 4 diodos 1N4007). - Supresión de picos en cargas inductivas (flyback diode):
Al colocar el diodo en paralelo con un relé o bobina:
VCC → Relé → GND
│
1N4007 (cátodo a VCC, ánodo a GND)
- Absorbe la energía inducida al apagar la carga.
✅ Ejemplo práctico (protección de Arduino):
Batería 9V (+) → 1N4007 (ánodo) → Vin de Arduino
Batería 9V (−) → GND de Arduino
Batería 9V (−) → GND de Arduino
→ Si conectas la batería al revés, el diodo bloquea y evita daños.
⚠️ Recomendaciones clave:
- No uses el 1N4007 para señales de alta frecuencia (>1 kHz) — su tiempo de recuperación es lento (~30 µs). Para switching rápido, usa 1N4148 o Schottky (1N5819).
- En fuentes de >500 mA, asegúrate de que el diodo no se sobrecaliente — añade disipador si opera cerca de 1 A continuo.
- Para rectificación de onda completa, combínalo con otros 3 diodos 1N4007 en configuración de puente.
- El 1N4007 es más robusto que el 1N4001–1N4006 (estos tienen V<sub>RRM</sub> de 50V–800V).
💡 Usos sugeridos:
- Fuentes de alimentación DIY (AC/DC)
- Protección de placas contra inversión de polaridad
- Supresión de voltaje inducido en relés y motores pequeños
- Circuitos de carga de baterías
- Kits educativos de rectificación y diodos
