Diodo Led Receptor de Luz Infrarroja 5mm

$2,00

Fototransistor IR 5mm, 940 nm. Receptor para control remoto, sensores ópticos o interrupción de haz. Ideal para Arduino/ESP32. Compatible con TSOP, pero sin filtro integrado.

17 disponibles

Descripción

ℹ️ Información general

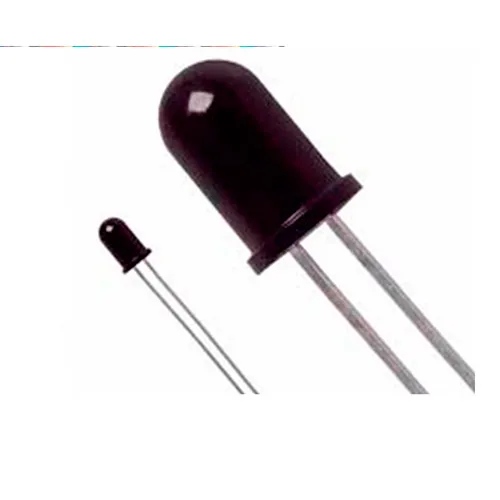

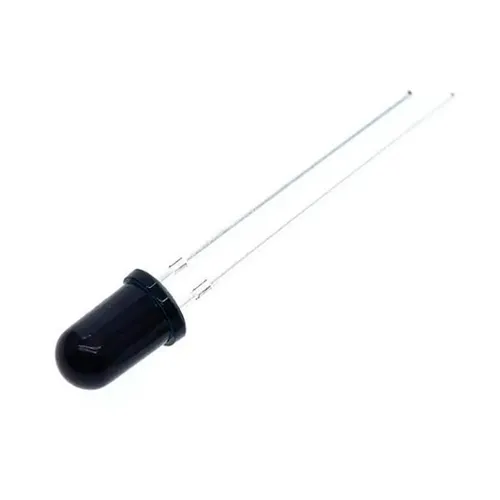

Este fototransistor infrarrojo de 5 mm es un sensor pasivo que detecta luz en el espectro infrarrojo cercano (principalmente 940 nm), ideal para proyectos donde necesitas recibir señales IR emitidas por LEDs o controles remotos. A diferencia de módulos como el TSOP38238 (que incluyen demodulación), este es un componente básico que requiere circuito externo para filtrado y amplificación — perfecto para:
  • 📺 Recepción de señales IR crudas (para decodificar protocolos personalizados)
  • 🔍 Sistemas de detección por interrupción de haz (junto con un LED IR emisor)
  • 🛡️ Barreras de seguridad, contadores de objetos o puertas automáticas
  • 🧪 Experimentos educativos de óptica y comunicación no visible
Su encapsulado negro bloquea la luz visible, mejorando la selectividad a IR.
⚙️ Especificaciones técnicas
  • 📏 Tamaño: 5 mm (diámetro)
  • 🌐 Longitud de onda pico: 940 nm
  • 🔆 Tipo: Fototransistor NPN (no LED — emite corriente cuando recibe IR)
  • ⚡ Tensión máxima colector-emisor (V<sub>CEO</sub>): 30 V
  • 💡 Corriente máxima colector (I<sub>C</sub>): 50 mA
  • 📈 Ganancia de corriente (h<sub>FE</sub>): ~100–500 (depende de iluminación)
  • 📏 Ángulo de recepción: ~20°–30°
  • 🧱 Material: Epoxi negro opaco (filtro de luz visible)
  • 🔋 Vida útil: > 100,000 horas
  • 📦 Part Number típico: TEFT4300, PT333-3B, SFH203P
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica con resistor de pull-up (obligatorio):
El fototransistor funciona como un interruptor abierto/cerrado:
  • Cuando no hay IR, el transistor está apagado → salida = VCC
  • Cuando hay IR, el transistor se activa → salida = GND (aprox.)
📌 Esquema típico (circuito divisor de voltaje):

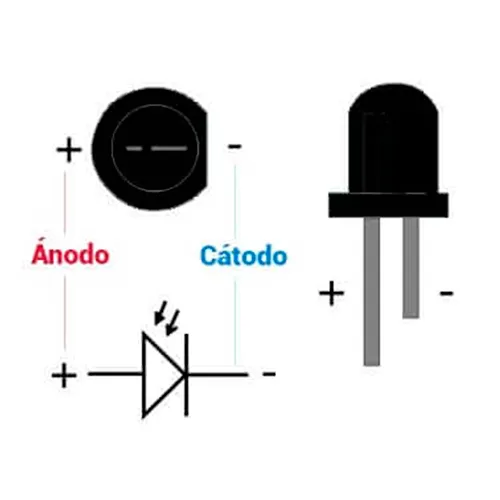

VCC (5V) → Resistor (10 kΩ) → Salida (señal) → Cátodo del fototransistor
Ánodo del fototransistor → GND
→ La señal se toma entre el resistor y el fototransistor (salida digital analógica).
Para uso con Arduino (entrada digital):

const int irPin = A0;

void setup() {
Serial.begin(9600);
}

void loop() {
int value = analogRead(irPin);
Serial.println(value);
// Valor bajo = IR detectado (transistor activo)
delay(100);
}

📌 Para decodificación de control remoto (con librería IRremote):
⚠️ No recomendado con este fototransistor crudo — usa mejor un módulo TSOP382xx (ya demodulado). Pero si insistes:
  • Añade un capacitor de 100 nF entre salida y GND para filtrar ruido.
  • Usa un comparador (LM39 para limpiar la señal antes de enviarla al micro.
⚠️ Recomendaciones clave:
  • Nunca conectes directamente a 5V sin resistor — puede dañarse por sobrecorriente.
  • El fototransistor es sensible a luz ambiental — evita fuentes de luz IR (lámparas halógenas, sol directo).
  • Para mayor sensibilidad, usa un resistor de pull-up más bajo (ej. 4.7 kΩ), pero aumenta consumo.
  • En entornos ruidosos, añade un filtro RC (R=10k, C=100nF) antes de la entrada analógica.
  • No confundir con módulos TSOP — estos requieren señal modulada a 38 kHz; el fototransistor crudo responde a cualquier IR continuo o modulado.
💡 Usos sugeridos:

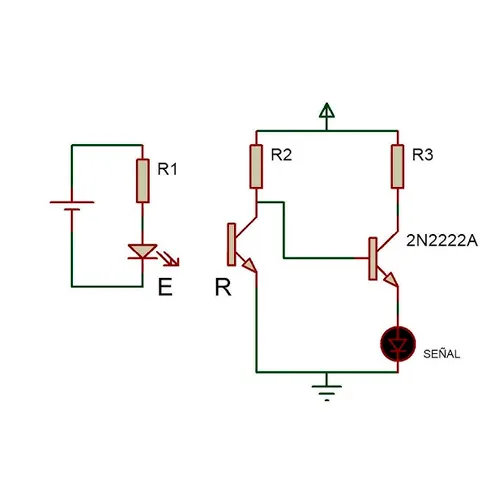

  • Sistema de interrupción de haz (emisor IR + este receptor)
  • Detectores de presencia bas en reflexión
  • Lectura de señales IR crudas para protocolos personalizados
  • Proyectos educativos de sensores ópticos
  • Comunicación óptica simple (on/off) entre dos dispositivos
