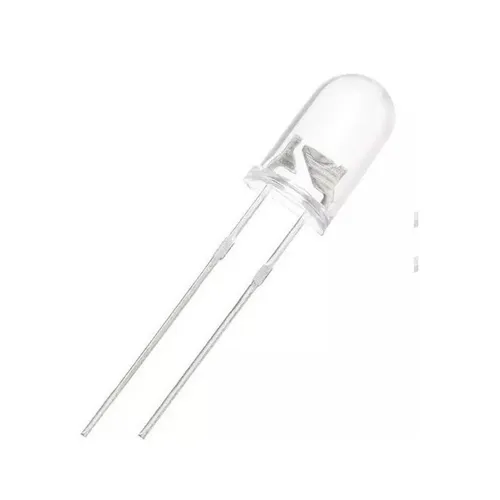

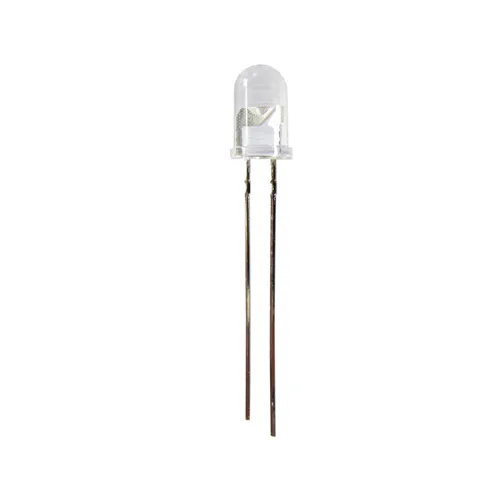

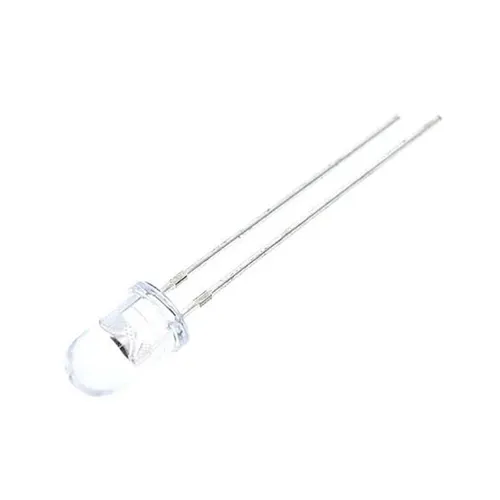

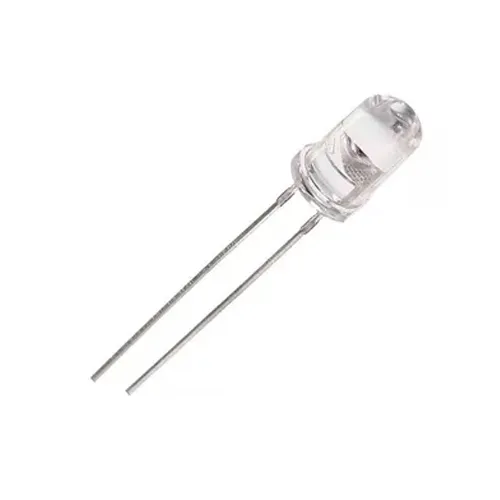

Diodo Led Emisor de Luz Infrarroja 5mm 940nm
$2,00
LED infrarrojo 5mm, 940 nm. Emisor IR para control remoto, sensores o comunicación óptica. Ideal para Arduino/ESP32. No visible al ojo humano. Incluye resistor recomendado.
29 disponibles
Descripción
ℹ️ Información general
El LED emisor infrarrojo (IR) de 5 mm y 940 nm es un componente esencial para proyectos que requieren transmisión de señales ópticas no visibles, como:
El LED emisor infrarrojo (IR) de 5 mm y 940 nm es un componente esencial para proyectos que requieren transmisión de señales ópticas no visibles, como:
- 📺 Control remoto DIY (compatibles con protocolos NEC, Sony, RC5)
- 🔍 Sistemas de detección por interrupción de haz (junto con fototransistor o sensor FC-51)
- 📡 Comunicación óptica entre dispositivos (ej. Arduino a Arduino)
- 🛡️ Seguridad: barreras de luz, puertas automáticas, contadores
Su longitud de onda de 940 nm es la más común en controles remotos comerciales y ofrece buena compatibilidad con receptores IR (como el TSOP38238). El cuerpo es generalmente transparente o negro opaco (para evitar luz visible), y su lente está diseñado para maximizar la salida IR.
⚙️ Especificaciones técnicas
- 📏 Tamaño: 5 mm (diámetro)
- 🌐 Longitud de onda: 940 nm (infrarrojo cercano, invisible al ojo humano)
- 🔆 Tipo: Emisor IR (no detector)
- ⚡ Voltaje directo típico (Vf): 1.2–1.6 V
- 💡 Corriente máxima: 100 mA (pico), 50 mA continuo (recomendado: 20–30 mA para vida útil > 50,000 h)
- 📈 Potencia óptica: ~15–25 mW/sr (según modelo)
- 📏 Ángulo de haz: ~20° (estrecho) o ~30° (difuso) — verifica datasheet
- 🧱 Material: Epoxi negro o transparente con filtro IR
- 🔋 Vida útil: > 50,000 horas (a corriente nominal)

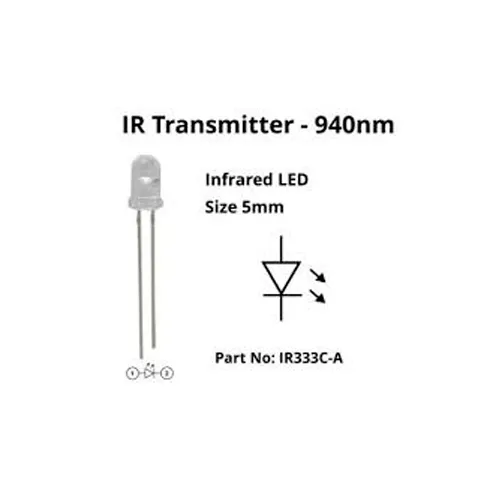

- 📦 Part Number típico: IR333C-A, TSAL6200, SFH4545
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica con resistor (obligatorio):
Aunque el Vf es bajo, siempre usa un resistor limitador para proteger el LED y la fuente.
Aunque el Vf es bajo, siempre usa un resistor limitador para proteger el LED y la fuente.
📌 Fórmula:
R=Vcc−VfI
Ejemplo con Arduino (5V, Vf=1.4V, I=25 mA):
R=5−1.40.025=144 Ω→usa 150 Ω (estaˊndar)
📌 Esquema:
Arduino D3 → Resistor (150 Ω) → Ánodo (pin largo) del LED → Cátodo (pin corto) → GND✅ Para control remoto (protocolo NEC):
Usa librerías como
Usa librerías como
IRremote (Arduino) o esp_ir_remote (ESP32):#include <IRremote.h>
IRsend irsend;
void setup() {
Serial.begin(9600);
}
void loop() {
irsend.sendNEC(0xFFA25D, 32); // Código de botón «ON»
delay(1000);
}
⚠️ Recomendaciones clave:
- Nunca mires directamente el LED encendido — aunque invisible, la radiación IR puede dañar la retina.
- Para mayor alcance (>5 m), usa lentes colimadoras o aumenta corriente (hasta 100 mA en pulsos cortos).
- Combínalo con un fototransistor o sensor TSOP382xx para sistemas de comunicación bidireccional.
- En circuitos con múltiples LEDs IR, considera usar un transistor MOSFET (ej. 2N7002) para manejar corriente sin sobrecargar el microcontrolador.
- El LED IR no sirve como iluminación visible — solo funciona con receptores IR.
💡 Usos sugeridos:
- Control remoto universal DIY
- Sistemas de seguridad por haz interrumpible
- Comunicación óptica entre robots o drones
- Simulación de controles TV/AC para pruebas
- Proyectos educativos de telecomunicaciones ópticas
