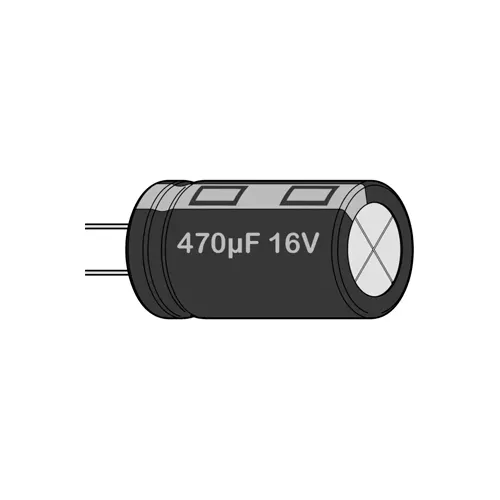

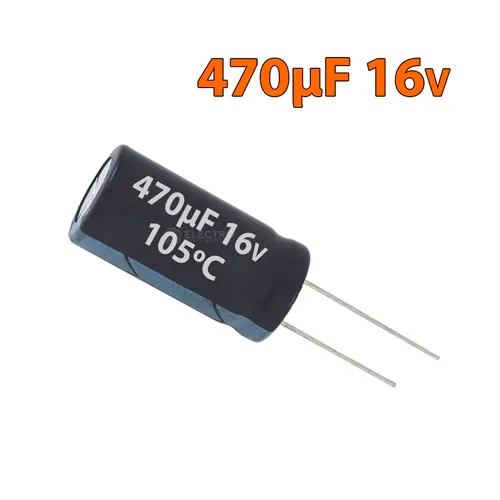

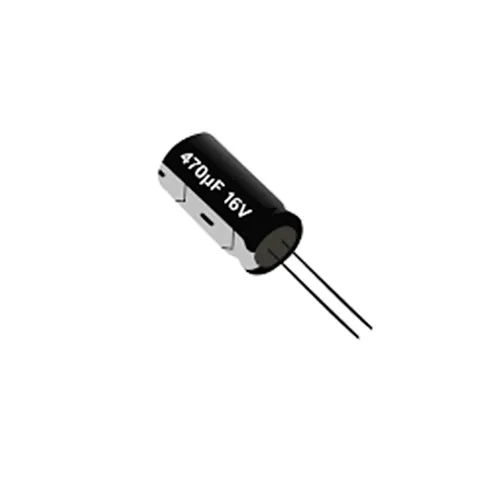

Capacitor electrolítico 470 micro F 16 voltios
$2,00
Capacitor electrolítico 470 µF, 16 V, axial. Ideal para filtrado en fuentes de 5V/12V, estabilización y circuitos de retardo. Polarizado — ¡verifica polaridad!
12 disponibles
Descripción
ℹ️ Información general
El capacitor electrolítico de 470 µF / 16 V es un componente de alta capacidad diseñado para aplicaciones donde se requiere filtrado eficaz de rizado, estabilización de voltaje o almacenamiento temporal de energía en circuitos de baja/média potencia. Su valor elevado (470 microfaradios) lo hace especialmente útil en fuentes de alimentación que operan a 5V, 9V o 12V, como las usadas en Arduino, ESP32, sensores o sistemas de iluminación LED.
El capacitor electrolítico de 470 µF / 16 V es un componente de alta capacidad diseñado para aplicaciones donde se requiere filtrado eficaz de rizado, estabilización de voltaje o almacenamiento temporal de energía en circuitos de baja/média potencia. Su valor elevado (470 microfaradios) lo hace especialmente útil en fuentes de alimentación que operan a 5V, 9V o 12V, como las usadas en Arduino, ESP32, sensores o sistemas de iluminación LED.
Fabricado con dieléctrico de óxido de aluminio, es polarizado — por lo tanto, la conexión incorrecta puede causar fallo catastrófico (hincharse, fugas o explosión). Su encapsulado axial (DO-5) permite montaje sencillo en protoboard, PCB o placas de terminales.
⚙️ Especificaciones técnicas
- 📏 Valor nominal: 470 µF
- ⚡ Voltaje máximo de trabajo (WV): 16 V DC
- 🎯 Tolerancia: ±20% (típico en electrolíticos)
- 📊 ESR (Resistencia Serie Equivalente): ~0.5–2 Ω (a 120 Hz)
- 🌡️ Temperatura de operación: −40°C a +85°C (versión estándar)
- 📦 Encapsulado: Axial DO-5 (2 terminales rectos)
- 🔋 Polaridad: Banda negra = cátodo (−) → conectar al lado de menor voltaje
- 📏 Dimensiones típicas: Ø 6 mm × L 11 mm
- 🧱 Material: Aluminio + electrolito líquido, cuerpo recubierto
- 🔋 Vida útil: ~2,000 horas a 85°C
- 📦 Empaque: 10, 50 o 100 unidades
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión crítica: ¡Polaridad obligatoria!
- Banda negra → Cátodo (−) → conectar a GND o terminal de menor potencial
- Terminal sin marca → Ánodo (+) → conectar a VCC o terminal positivo
📌 Aplicaciones comunes:
- Filtrado en fuentes de 12V/5V:
Rectificador/puente → 470 µF (ánodo a +) → Regulador (ej. 7805) → Salida estable
- Reduce el rizado significativamente más que un capacitor de 100 µF.
- Estabilización en salidas de reguladores:
- En la salida del 7805: 470 µF + 100 nF cerámico en paralelo → mejor respuesta transitoria.
- Circuito de retardo (RC):
t=R×C=10 kΩ×470 μF=4.7 segundosÚtil para encendido suave, temporizadores o reset automático.
✅ Ejemplo práctico (fuente 12V para Arduino + sensor):
Entrada: Transformador 12V AC → Puente rectificador
→ 470 µF (ánodo a +, cátodo a GND)
→ Regulador 7812 → 12V estable para motores/sensores
→ Regulador 7805 → 5V para Arduino
⚠️ Recomendaciones clave:
- Nunca excedas los 16 V — incluso breves picos (ej. 18 V) pueden dañarlo. Para fuentes de 12V, es seguro; para 15V+, usa 25V.
- En entornos cálidos (>60°C), la vida útil disminuye drásticamente — evita colocarlo cerca de reguladores o transformadores calientes.
- Si el capacitor está hinchado, tiene fugas o olor a quemado, reemplázalo inmediatamente.
- Para circuitos con inversión de polaridad (como puentes H), usa capacitores no polarizados (cerámicos o de película) o dos electrolíticos en serie con diodos de protección (avanzado).
💡 Usos sugeridos:
- Fuentes de alimentación para Arduino, Raspberry Pi (con regulador)
- Filtrado en cargadores de batería Li-ion (con protección)
- Circuitos de arranque suave para motores o LEDs de alto consumo
- Sistemas de iluminación LED con variador PWM
- Kits educativos de electrónica de potencia y fuentes
