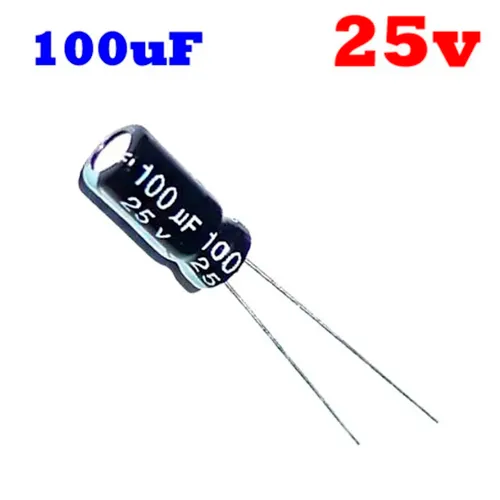

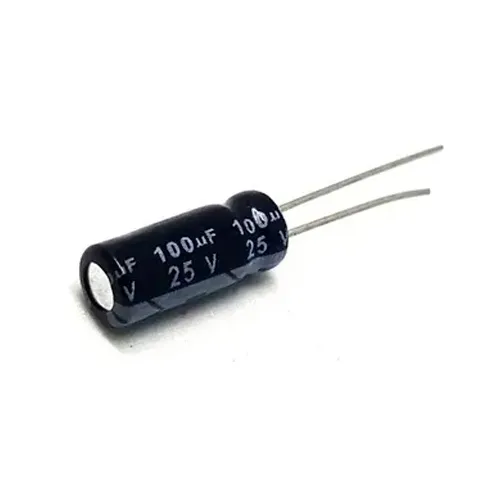

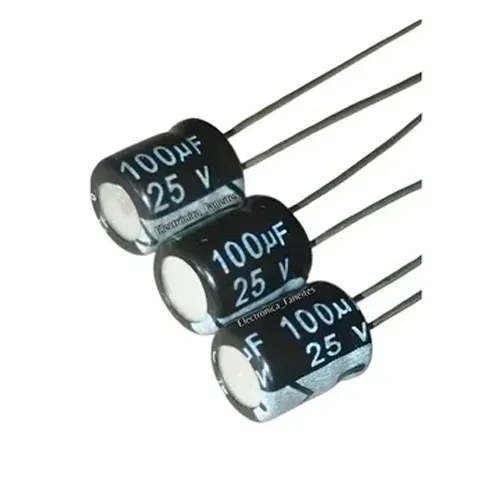

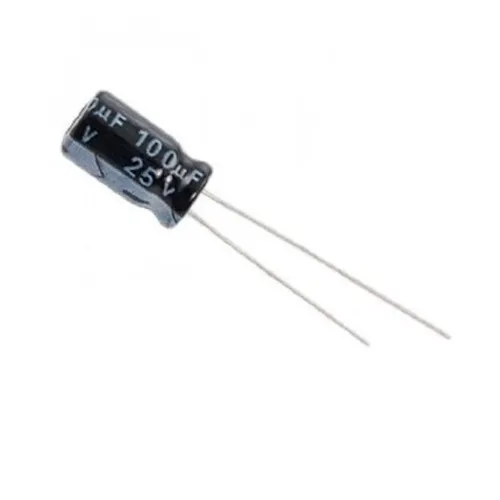

Capacitor electrolítico 100 micro F 25 voltios

$2,00

Capacitor electrolítico 100 µF, 25 V, axial. Ideal para filtrado de fuentes, estabilización de voltaje y circuitos de temporización. Polarizado — ¡cuidado con la polaridad!

20 disponibles

Descripción

ℹ️ Información general
El capacitor electrolítico de 100 µF / 25 V es un componente esencial en electrónica para filtrado de rizado, estabilización de tensiones y circuitos de retardo/temporización. Su alta capacidad (100 microfaradios) lo hace ideal para suavizar la salida de fuentes de alimentación (AC/DC), proteger microcontroladores de picos de voltaje o proporcionar energía de respaldo en arranques.
Fabricado con dieléctrico de óxido de aluminio, es polarizado — lo que significa que debe conectarse con la polaridad correcta, o se dañará (inflado, fugas o explosión). Su encapsulado axial (DO-5) permite montaje fácil en protoboard o PCB.
⚙️ Especificaciones técnicas
  • 📏 Valor nominal: 100 µF (microfaradios)
  • ⚡ Voltaje máximo de trabajo (WV): 25 V DC
  • 🎯 Tolerancia: ±20% (típico en electrolíticos)
  • 📊 ESR (Resistencia serie equivalente): ~1–5 Ω (depende de frecuencia y temperatura)
  • 🌡️ Temperatura de operación: −40°C a +85°C (estándar)
  • 📦 Encapsulado: Axial DO-5 (2 terminales rectos)
  • 🔋 Polaridad: Banda negra = cátodo (−) → conectar a GND o voltaje más bajo
  • 📏 Dimensiones típicas: Ø 5 mm × L 11 mm
  • 🧱 Material: Aluminio + electrolito líquido, cuerpo de aluminio recubierto
  • 🔋 Vida útil: ~2,000 horas a 85°C (disminuye con temperatura)
  • 📦 Empaque: 10, 50 o 100 unidades
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión crítica: ¡Polaridad!
  • La banda negra (o marcada con “–”) indica el cátodo (negativo).
  • El terminal sin marca es el ánodo (positivo).
  • Si se invierte, el capacitor puede sobrecalentarse, hincharse o explotar.
📌 Aplicaciones comunes:
  1. Filtrado en fuentes de alimentación:

Rectificador → 100 µF → Salida DC

  1. Reduce el rizado después de un puente de diodos.
  2. Estabilización en reguladores (ej. 7805):
    • Entrada: 100 µF entre Vin y GND
    • Salida: 10 µF entre Vout y GND (para mejorar respuesta transitoria)
  3. Circuito de retardo (con resistor):
    t=R×C
    Ej: R = 10 kΩ, C = 100 µF → τ = 1 segundo (útil para encendido suave o temporización).
Ejemplo práctico (filtro en fuente 5V):
Transformador 9V AC → Puente rectificador →
→ 100 µF (ánodo a +, cátodo a GND) → Regulador 7805 → 5V estable
⚠️ Recomendaciones clave:
  • Nunca excedas el voltaje nominal (25 V) — incluso breves picos pueden dañarlo.
  • En circuitos con inversión de polaridad (como H-bridge), usa capacitores no polarizados (cerámicos o de película) o dos electrolíticos en serie inverso (no recomendado para principiantes).
  • Para aplicaciones de alta frecuencia (>10 kHz), combínalo con un capacitor cerámico de 100 nF en paralelo (mejora el bypass).
  • Si el capacitor está hinchado, tiene fugas o olor a quemado → reemplázalo inmediatamente.
💡 Usos sugeridos:
  • Fuentes de alimentación DIY (AC/DC)
  • Estabilización de voltaje en placas Arduino/ESP32
  • Circuitos de temporización (monostables, retrasos)
  • Filtrado en amplificadores de audio
  • Kits educativos de electrónica de potencia
