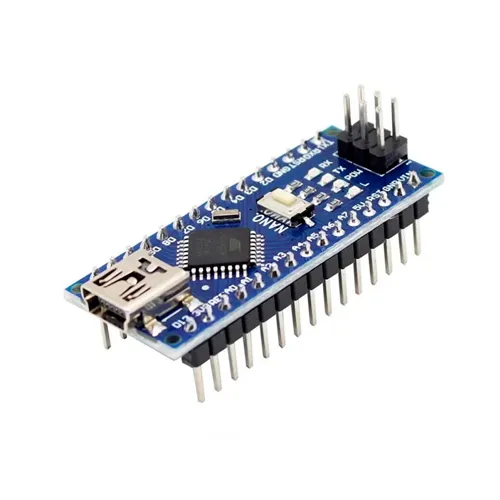

Arduino NANO V3 ch340
$18,00
Arduino Nano V3 con chip CH340. Compacto, 14 GPIO, 8 entradas analógicas. Ideal para proyectos pequeños, wearables o prototipos. Plug & Play en Windows/Mac/Linux.
1 disponibles
Descripción
ℹ️ Información general

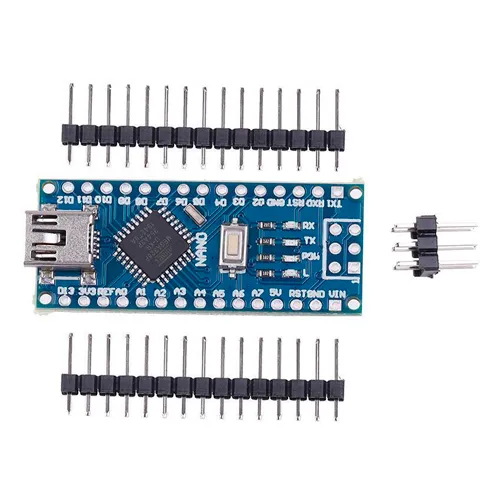

El Arduino Nano V3 es una placa de desarrollo ultra compacta y versátil, ideal para proyectos donde el espacio es limitado: wearables, drones pequeños, sensores integrados, kits educativos o cualquier aplicación que requiera un microcontrolador ATmega328P sin sacrificar funcionalidad. Este modelo usa el chip CH340G como convertidor USB a Serial (en lugar del FTDI original), lo que reduce costos sin afectar la compatibilidad con el entorno Arduino. Su formato minidip con pines macho en ambos lados permite montaje directo en protoboard o PCB — ¡sin necesidad de cables!
El Arduino Nano V3 es una placa de desarrollo ultra compacta y versátil, ideal para proyectos donde el espacio es limitado: wearables, drones pequeños, sensores integrados, kits educativos o cualquier aplicación que requiera un microcontrolador ATmega328P sin sacrificar funcionalidad. Este modelo usa el chip CH340G como convertidor USB a Serial (en lugar del FTDI original), lo que reduce costos sin afectar la compatibilidad con el entorno Arduino. Su formato minidip con pines macho en ambos lados permite montaje directo en protoboard o PCB — ¡sin necesidad de cables!
⚙️ Especificaciones técnicas
- 🧠 Microcontrolador: ATmega328P @ 16 MHz
- 🔌 USB: Mini-B, con CH340G (no FTDI)
- ⚡ Voltaje de operación: 5V
- 📏 Pines digitales: 14 (de los cuales 6 soportan PWM)
- 📊 Entradas analógicas: 8 (A0–A7)
- 📡 Comunicación:
- 1 × UART (Serial)
- I²C (A4/SDA, A5/SCL)
- SPI (D10/SS, D11/MOSI, D12/MISO, D13/SCK)
- 💾 Memoria:
- Flash: 32 KB (de los cuales ~0.5 KB para bootloader)
- SRAM: 2 KB
- EEPROM: 1 KB
- 🔋 Consumo: ~19 mA (en reposo), hasta 100 mA con periféricos
- 📦 Dimensiones: 45 mm × 18 mm
- 🌐 Compatibilidad: Windows, macOS, Linux (drivers CH340 incluidos en la mayoría de versiones modernas)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica:
- Enchufa el USB Mini-B a tu computadora → se detecta como puerto COM virtual.
- Alimentación alternativa: Pin VIN (7–12V DC) o 5V (si usas fuente regulada).
- GND común para sensores y módulos.

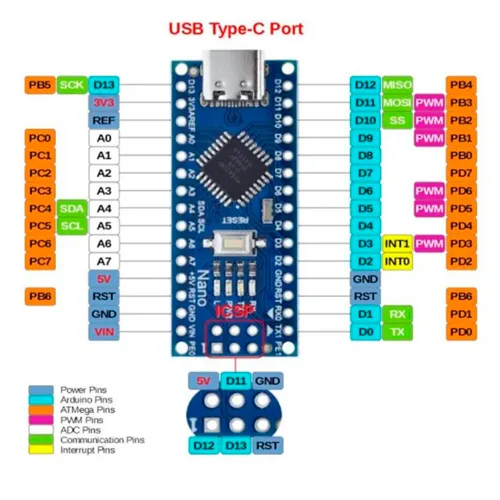

📌 Pines clave:
|
Función
|
Pines
|
|---|---|
|
PWM
|
3, 5, 6, 9, 10, 11
|
|
UART
|
0 (RX), 1 (TX)
|
|
I²C
|
A4 (SDA), A5 (SCL)
|
|
SPI
|
10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK)
|
|
Analógico
|
A0–A7
|
✅ Librerías y compatibilidad:
- Totalmente compatible con el IDE de Arduino (1.8.x y 2.x).
- Soporta todas las librerías estándar:
Wire,SPI,Servo,EEPROM, etc. - Ideal para usar con sensores, displays, módulos RF, servos y más.
📌 Ejemplo básico: Parpadeo LED en D13
void setup() {
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(13, HIGH);
delay(500);
digitalWrite(13, LOW);
delay(500);
}
⚠️ Recomendaciones clave:
- El CH340 no necesita drivers en Windows 10/11 modernos, pero si no detecta el puerto, descarga los drivers oficiales de WCH.cn.
- No sobrecargues el pin 5V — su máxima corriente es ~200 mA (usa fuente externa para servos/motores).
- Para proyectos con bajo consumo, usa
sleep_mode()y desactiva el watchdog. - El Nano V3 no tiene jack de alimentación — solo VIN (7–12V) o USB.
💡 Usos sugeridos:
- Sensores portátiles y wearables
- Controladores de LED RGB (con FastLED o NeoPixel)
- Sistemas de alarma pequeños
- Robots miniatura y vehículos RC
- Proyectos educativos de electrónica básica
