Arduino MEGA 2560 ch340
$60,00
Arduino MEGA 2560 con chip CH340. 54 GPIO, 16 entradas analógicas, 4 UARTs. Ideal para proyectos complejos: robots, CNC, sistemas IoT. Plug & Play en Windows/Mac/Linux.
2 disponibles
Descripción
ℹ️ Información general

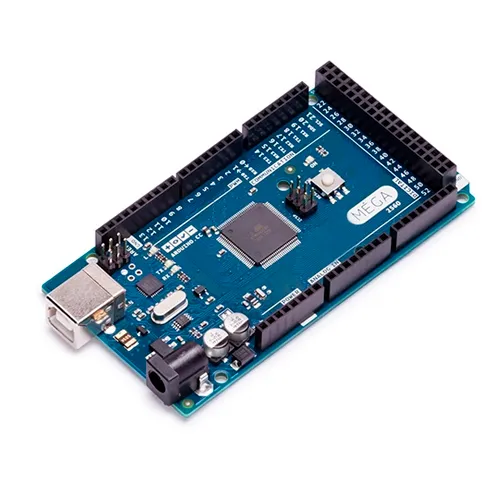

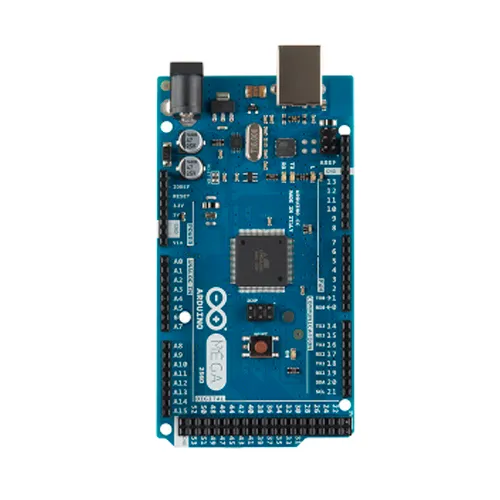

El Arduino MEGA 2560 es una placa de desarrollo basada en el microcontrolador ATmega2560, diseñada para proyectos que requieren muchos pines de entrada/salida, múltiples comunicaciones seriales o gran memoria de programa. Con 54 pines digitales, 16 entradas analógicas, 4 puertos UART y 256 KB de flash, es la elección ideal para sistemas complejos como robots móviles, impresoras 3D, controladores CNC, estaciones meteorológicas avanzadas o cualquier proyecto donde el Arduino Uno se queda corto.
El Arduino MEGA 2560 es una placa de desarrollo basada en el microcontrolador ATmega2560, diseñada para proyectos que requieren muchos pines de entrada/salida, múltiples comunicaciones seriales o gran memoria de programa. Con 54 pines digitales, 16 entradas analógicas, 4 puertos UART y 256 KB de flash, es la elección ideal para sistemas complejos como robots móviles, impresoras 3D, controladores CNC, estaciones meteorológicas avanzadas o cualquier proyecto donde el Arduino Uno se queda corto.

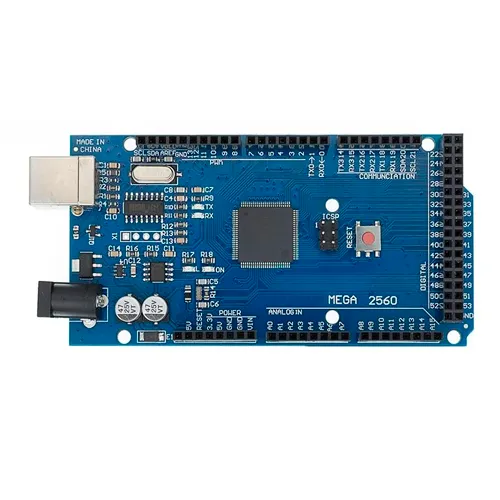

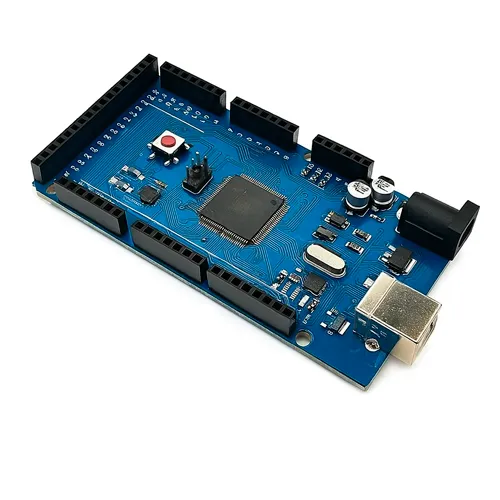

Este modelo usa el chip CH340G como convertidor USB a Serial (en lugar del FTDI original), lo que reduce costos sin sacrificar funcionalidad — compatible con todos los entornos de desarrollo oficiales.
⚙️ Especificaciones técnicas
- 🧠 Microcontrolador: ATmega2560 @ 16 MHz
- 🔌 USB: Tipo B, con CH340G (no FTDI)
- ⚡ Voltaje de operación: 5V
- 📏 Pines digitales: 54 (de los cuales 14 soportan PWM)
- 📊 Entradas analógicas: 16 (A0–A15)
- 📡 Comunicación:
- 4 × UART (Serial, Serial1, Serial2, Serial3)
- I2C (SDA/SCL)
- SPI (MISO, MOSI, SCK, SS)
- 💾 Memoria:
- Flash: 256 KB (de los cuales ~8 KB para bootloader)
- SRAM: 8 KB
- EEPROM: 4 KB
- 🔋 Consumo: ~50 mA (sin carga), hasta 200 mA con periféricos
- 📦 Dimensiones: 101.5 mm × 53.3 mm
- 🌐 Compatibilidad:
- Windows 7/8/10/11 (drivers CH340 incluidos en mayoría)
- macOS (nativo desde v10.10+)
- Linux (soporte integrado)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica:
- Enchufa el USB a tu computadora → se detecta como puerto COM virtual.
- Alimentación alternativa: Jack de 2.1mm (7–12V DC) o pin 5V (si usas fuente externa regulada).
- GND común para sensores y módulos.

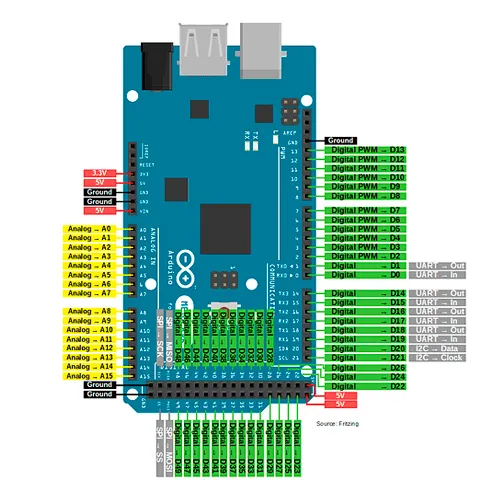

📌 Pines clave:
|
Función
|
Pines
|
|---|---|
|
PWM
|
2–13, 44–46
|
|
UART
|
0/1 (Serial), 18/19 (Serial1), 16/17 (Serial2), 14/15 (Serial3)
|
|
I2C
|
A4 (SDA), A5 (SCL)
|
|
SPI
|
50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS)
|
|
ICSP
|
6 pines para programación por ISP
|
✅ Librerías y compatibilidad:
- Totalmente compatible con el IDE de Arduino, PlatformIO, Arduino CLI.
- Soporta todas las librerías estándar (Wire, SPI, Servo, EEPROM, etc.).
- Ideal para usar con shields grandes: CNC Shield, RAMPS, Ethernet Shield, etc.
⚠️ Recomendaciones clave:
- El CH340 no necesita drivers en Windows 10/11 modernos, pero si no detecta el puerto, descarga los drivers oficiales de WCH.cn.
- No sobrecargues el pin 5V — su máxima corriente es ~500 mA (usa fuente externa para servos/motores).
- Para proyectos con alta demanda de memoria, evita
Stringy usachar[]para optimizar SRAM. - El pin 13 tiene un LED incorporado — útil para depuración rápida.
💡 Usos sugeridos:
- Controladores CNC y impresoras 3D (con shield RAMPS o CNC V3)
- Robots con múltiples sensores y actuadores
- Sistemas de adquisición de datos con varios sensores simultáneos
- Estaciones meteorológicas con WiFi/Ethernet + display + GPS
- Proyectos educativos avanzados de automatización
