Arduino DUE (ORIGINAL)
$140,00
Arduino DUE (oficial). ARM Cortex-M3 a 84 MHz, 512 KB flash, 96 KB SRAM. 54 GPIO, 12 salidas DAC, 12 entradas analógicas. Ideal para audio, control industrial o proyectos avanzados.
1 disponibles
Descripción
ℹ️ Información general
El Arduino DUE es la primera placa oficial de Arduino basada en un microcontrolador de 32 bits (ARM Cortex-M3), ofreciendo un salto significativo en potencia respecto a las placas ATmega. Diseñada para aplicaciones que exigen alto rendimiento, procesamiento en tiempo real, salidas analógicas verdaderas (DAC) o múltiples comunicaciones simultáneas. Ideal para:
El Arduino DUE es la primera placa oficial de Arduino basada en un microcontrolador de 32 bits (ARM Cortex-M3), ofreciendo un salto significativo en potencia respecto a las placas ATmega. Diseñada para aplicaciones que exigen alto rendimiento, procesamiento en tiempo real, salidas analógicas verdaderas (DAC) o múltiples comunicaciones simultáneas. Ideal para:
- 🎵 Generación de audio digital (sintetizadores, DSP)
- 🏭 Control industrial y automatización avanzada
- 🤖 Robots con procesamiento de sensores en tiempo real
- 📡 Comunicaciones complejas (USB Host, CAN, UART × 4)
Totalmente compatible con el IDE de Arduino (requiere instalación del core SAM), y con soporte para librerías avanzadas como
Audio, DueTimer, CAN.⚙️ Especificaciones técnicas
- 🧠 Microcontrolador: AT91SAM3X8E (ARM Cortex-M3 @ 84 MHz)
- 💾 Memoria:
- Flash: 512 KB
- SRAM: 96 KB
- ROM: 96 KB (con bootloader y librerías)
- 🔌 Puertos:
- 54 pines digitales (12 PWM, 12 DAC, 12 ADC)
- 12 entradas analógicas (12-bit, 0–3.3V)
- 2 salidas DAC (análogas verdaderas, 12-bit, 0–3.3V)
- 📡 Comunicación:
- 4 × UART (Serial, Serial1, Serial2, Serial3)
- I²C (2 puertos: TWI0/TWI1)
- SPI (2 puertos: SPI0/SPI1)
- USB Device + USB Host (compatible con teclados, mouses, almacenamiento)
- CAN Bus (Control Area Network — para aplicaciones industriales)
- ⚡ Voltaje de operación: 3.3V (lógica y E/S — no 5V!)
- 🔋 Consumo: ~100 mA (sin periféricos), hasta 500 mA con carga
- 📏 Dimensiones: 101.5 mm × 53.3 mm (compatible con shields UNO, pero ¡cuidado con voltaje!)
- 🌐 Compatibilidad: Arduino IDE 1.6.6+ (requiere instalación del Arduino SAM Boards core)
🔌 Información de conexionado (detallada y práctica)
🔹 Conexión básica:
- Enchufa el USB tipo B a tu computadora → se detecta como puerto COM (y como dispositivo USB Host si usas el segundo puerto).
- Alimentación alternativa: Jack de 2.1mm (7–12V DC) → regulado a 3.3V internamente.
- ⚠️ ¡Importante! Todos los pines son 3.3V lógica — nunca conectes señales de 5V directamente (puede dañar la placa).

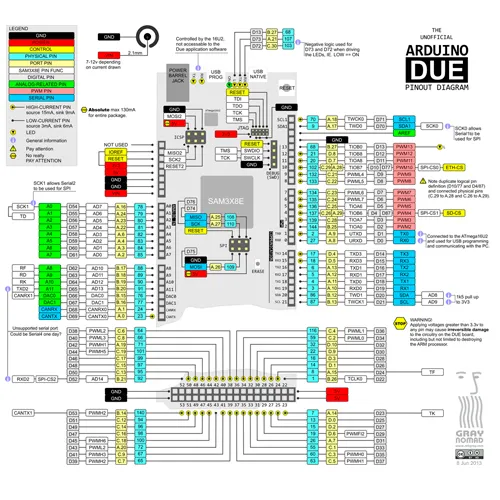

📌 Pines clave:
|
Función
|
Pines
|
|---|---|
|
DAC
|
A0 (DAC0), A1 (DAC1)
|
|
ADC
|
A0–A11 (12 entradas)
|
|
PWM
|
2–13, 44–46 (12 canales)
|
|
UART
|
0/1 (Serial), 18/19 (Serial1), 16/17 (Serial2), 14/15 (Serial3)
|
|
I²C
|
20/21 (SDA/SCL), 70/71 (alternative)
|
|
SPI
|
77/78/79 (MISO/MOSI/SCK), 10 (SS)
|
|
CAN
|
D88 (CAN_RX), D89 (CAN_TX)
|
✅ Librerías recomendadas:
Audio(para generación de sonido en tiempo real)DueTimer(temporizadores precisos)CAN(para comunicación CAN Bus)USBHost(para conectar dispositivos USB)
📌 Ejemplo básico: Salida DAC en A0
void setup() {
analogWriteResolution(12); // 12-bit DAC
}
void loop() {
for (int i = 0; i <= 4095; i++) {
analogWrite(A0, i); // 0–4095 → 0–3.3V
delayMicroseconds(100);
}
delay(1000);
}
⚠️ Recomendaciones clave:
- Nunca alimentes con 5V en los pines I/O — el DUE opera a 3.3V y es sensible a sobretensión.
- Para usar con sensores de 5V, usa convertidores lógicos (3.3V ↔ 5V).
- El puerto USB Host permite conectar dispositivos como teclados, mouses o sticks USB — ideal para kioscos o HMI.
- La memoria SRAM (96 KB) es grande para Arduino, pero evita
Stringmasivo en bucles. - Requiere Arduino IDE ≥ 1.6.6 y el core Arduino SAM Boards (instalable desde el Gestor de Placas).
💡 Usos sugeridos:
- Sintetizadores musicales y generadores de ondas
- Sistemas de adquisición de datos de alta velocidad
- Controladores CNC con interpolación en tiempo real
- Interfaces HMI con pantalla táctil + USB
- Proyectos educativos de procesamiento de señal y embedded avanzado
